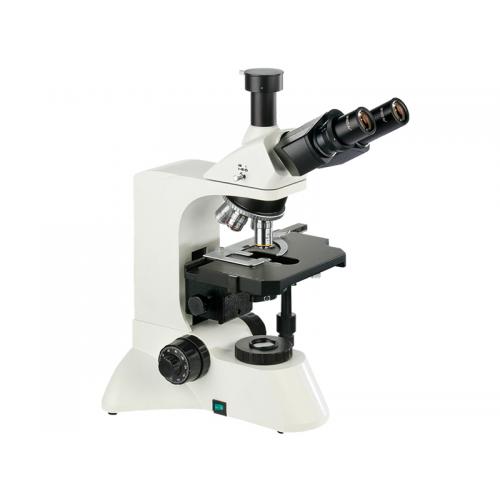

HSWL-3200型 三目正置生物顯微鏡【透射照明、相襯觀察】



 產品簡介   Product introduction

---

 HSWL3200系列 生物顯微鏡配置優良的無限遠平場消色差物鏡和大視野目鏡，成像清晰，視野廣闊。符合人機工程學要求的理想設計，采用低位調焦手輪，內向式物鏡轉換器與內置式提手設計，使操作更方便舒適，空間更廣闊，儀器搬運更安全。產品可廣泛應用于生物、醫學、工業、農業等領域，是醫療、教學、科研等單位的理想儀器。

 應用范圍   Applications

---

本系列生物顯微鏡配置平場消色差物鏡和大視野目鏡，具有外形美觀,成像清晰，視野廣闊，操作方便等特點，可廣泛應用于生物學、醫學、工業、農業等領域，是醫療、教學、科研等單位的理想儀器。



 性能特點   Performance characteristics

---

★ 采用優良的無限遠光學系統，可提供卓越的光學性能。

★ 緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。

★ 符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。

★ 機械式移動載物平臺，適合于顯微觀察或多試樣快速檢測。

★ 模塊化的功能設計，可以方便升級系統，實現相襯觀察等功能。



 技術指標   Technical indicators

---

目鏡	大視野WF10X(Φ22mm)
物鏡	無限遠平場消色差物鏡
	PL 4X/0.10工作距離：21 mm
	PL 10X/0.25工作距離：5.0 mm
	PL 40X/0.65(彈簧)工作距離：0.66 mm
	PL 100X/1.25(彈簧,油)工作距離： 0.36mm

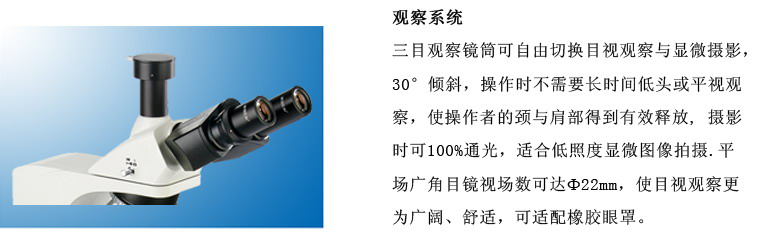

目鏡筒	HSWL3200 HBG	雙目鏡(傾斜30?)
	HSWL3200 HBT	三目鏡(傾斜30?)
調焦機構	粗微動同軸調焦,帶鎖緊和限位裝置板,微動格值:2μm.
轉換器	四孔(內向式滾珠內定位)
載物臺	雙層機械移動式 (尺寸:210mmX140mm,移動范圍: 75mmX50mm)
阿貝聚光鏡	N.A.1.25可上下升降
濾色片	藍濾色片
	磨砂玻璃

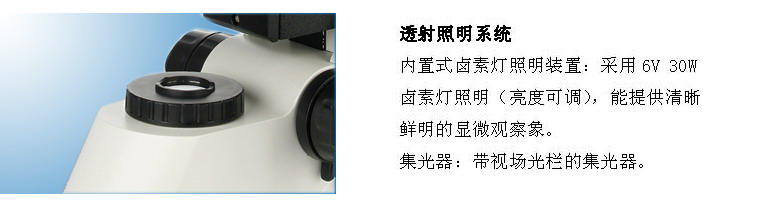

集光器	鹵素?zé)暨m用(內置視場光欄)
光源	6V 30W鹵素?zé)? 亮度可調

 標準配置   Standard configuration

---

● 顯微鏡主機

● 目鏡

● 物鏡

● 目鏡筒

● 調焦機構

● 轉換器

● 載物臺

● 阿貝聚光鏡

● 濾色片

● 集光器

● 光源

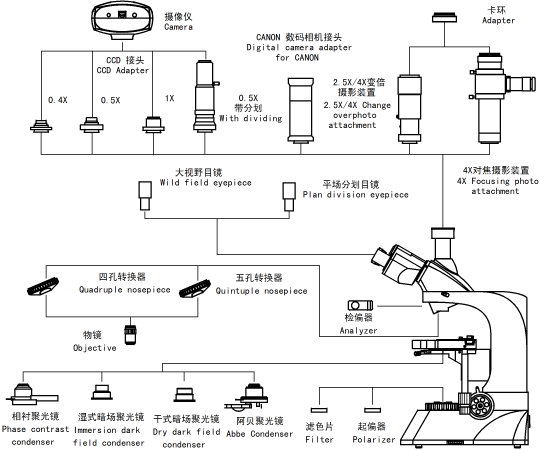

 選配附件   Optional accessories

---

●   專用彩色高清圖像處理系統：

●   UCMOS03100KPA | 300萬像素USB2.0 顯微鏡相機 CNC

●   UCMOS05100KPA | 500萬像素USB2.0 顯微鏡相機 CNC

●   U3CMOS03100KPA | 310萬像素USB3.0 顯微鏡相機 CNC

●   U3CMOS05100KPA | 510萬像素USB3.0 顯微鏡相機 CNC

●   C3CMOS10000KPA | 1000萬像素USB3.0 顯微鏡相機 CNC

●   U3ISPM18000KPA | 1800萬像素USB3.0 ISP 硬件嵌入式顯微鏡相機

●   E3ISPM03100KPB-E3 | 310萬像素USB3.0 顯微鏡相機(高端)

●   E3ISPM20000KPA-E3 | 2000萬像素USB3.0 顯微鏡相機（高端）

●   E3ISPM12000KPA-E3 | 1200萬像素USB3.0 顯微鏡相機（高端）

●   專業生物顯微數據分析系統；

目鏡	分劃目鏡10X(視場數Φ22mm) 格值0.10mm/格
物鏡	無限遠平場消色差物鏡
	PL 20X/0.40工作距離：8.8 mm
	PL 60X/0.85工作距離：0.25mm
轉換器	五孔(內向式滾珠內定位)
濾色片	綠濾色片
	黃濾色片
相襯裝置	目鏡	對中望遠鏡
	物鏡 Objectives	無限遠相襯平場消色差 10X/0.25 PHP
		無限遠相襯平場消色差 20X/0.40 PHP
		無限遠相襯平場消色差 40X/0.65 PHP(彈簧)
		無限遠相襯平場消色差 100X/1.25 PHP(彈簧,油)
	轉盤式相襯聚光鏡(PH-Ⅰ)
	轉盤式相襯聚光鏡(PH-Ⅱ)
	插板式相襯聚光鏡
	拉板式相襯聚光鏡

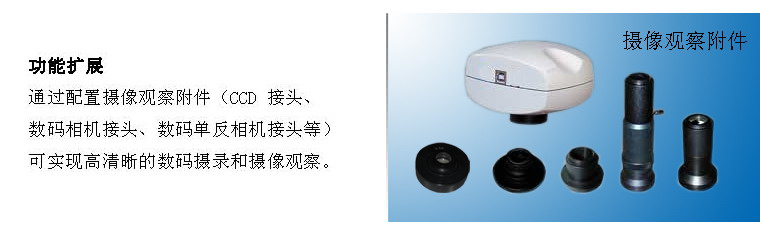

CCD接頭	0.4X
	0.5X
	1X
	0.5X帶分劃尺,格值0.1mm/格
攝像儀	DV-1 Video輸出(380/520 電視線)，USB輸出（42萬像素）
	DV-2帶USB輸出（130/300/500/1000萬像素）
	DV-3帶Video輸出(380/520 電視線)
數碼相機接頭	CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F)

 注意事項   Precautions

---

1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。

為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。

2. 嚴禁分解

除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。

3. 輸入電壓

請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。

4. 使用特定燈泡、保險絲和電源線

如果使用不恰當?shù)臒襞荨⒈ｋU絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。

5. 顯微鏡需防高溫、防潮、防異物

為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。

6. 光源熱度

 照明燈泡在使用時會產生高溫，在燈亮?xí)r不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。

★ 為防止?fàn)C傷，在燈亮?xí)r或熄燈30分鐘以內不要觸摸燈泡。

★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微動調焦手輪

本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。

8. 放置場所

本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：

※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。

※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。

9. 安裝燈泡

請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。

※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。

※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。

※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。

※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。

10. 儀器搬運

本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。

11. 環境保護

請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！

 保養維護   Maintenance

---

1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。

2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。

3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。

4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。

5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。

6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
