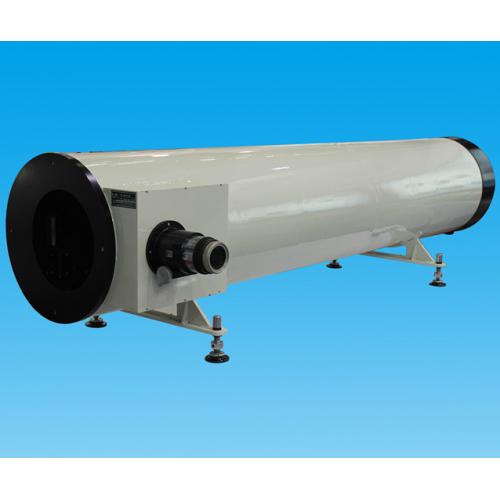

HLZ100-1000型 離軸反射式平行光管
產品簡介 Product introduction
離軸反射式平行光管，該系統主要提供紅外/白光模擬目標源，能夠提供中間無遮擋的一束平行度和均勻性好的平行光；具有支撐機構，使平行光管可安裝在光學隔振平臺上，并能夠進行水平度的調節；配備相應防塵保護裝置。
性能特點 Performance characteristics
我司生產的平行光管系列，具有以下優點：
1、焦距80mm-500mm的平行光管具有像質良好的雙膠物鏡，并配有十字線分劃板，可做瞄準用的無窮遠目標，是光學儀器生產裝校工作中最基本的儀器之一，配備其他附件，具有更廣泛的用途。
2、F-XA系列機型可增加各種附件，使其功能更為全面。
3、焦距1000mm-3000mm的平行光管是一種長焦距、大口徑，并具有像質優良的雙分離物鏡的儀器，它配備多種附件，常與前置鏡或測量顯微鏡組合使用，既可作觀察、瞄準用的無窮遠目標，又可用于光學零部件、光學系統的光學常數測定、成像質量以及微光夜視產品的評定工作和檢測，它是光學儀器的科研、生產、教學等單位常用的光學儀器。
4、焦距4600mm的平行光管的物鏡為單片非球面透鏡。
反射式光學檢測系統 系列：
涵蓋離軸反射式系統，牛頓反射式系統，卡塞格林系統和離軸多反系統的高精度，大口徑，大焦距反射式平行光管。具有以下特點：
A、不受光學材料折射率、均勻性、條紋度等影響，沒有色差，結構簡單；
B、相比公司傳統的透射式平行光管，口徑可以更大，焦距更長；
C、先進的光學測試系統，都是使用這種類型的平行光管；
技術指標 Technical indicators
1、 工作波段：0.45μm－12μm；
2、 F/D：10；
3、 有效孔徑：φ100mm；
4、 焦距：1000mm；
5、 視場：像方線視場Φ30mm－Φ50mm；
6、 離軸反射，中心無遮攔；
7、 材料：微晶玻璃；
8、 面形：離軸拋物面；
9、 像質：RMS優于λ/15 ，λ=632.8nm。
| 名稱 | 規格型號 | 焦距（mm） | 有效口徑（mm） | 視場 | 像質 |
| 離軸反射式平行光管 | HLZ50-500 | 500 | 50 | 1° | 中心λ/15（RMS@λ=632.8nm） |
| HLZ100-600 | 600 | 100 | |||
| HLZ100-1000 | 1000 | 100 | |||
| HLZ150-1500 | 1500 | 150 | |||
| HLZ200-1500 | 1500 | 200 | |||
| HLZ200-1600 | 1600 | 200 | |||
| HLZ200-2000 | 2000 | 200 | |||
| HLZ300-2000 | 2000 | 300 | |||
| HLZ300-3000 | 3000 | 300 | |||
| HLZ400-4000 | 4000 | 400 | |||
| HLZ500-5000 | 5000 | 500 | |||
| HLZ600-6000 | 6000 | 600 | |||
| 標準配置 | ZM6照明器；玻璃十字分劃板；金屬十字分劃板； | ||||
| 選配附件 | 黑體；靶板（玻羅靶；方形靶；刀口靶； 金屬小孔靶0.1/0.2/0.5；白光分辨率板1-5號； 白光星點板0.005/0.01/0.02/0.05/0.2/0.1；）載物臺；光學平臺； | ||||
標準配置 Standard configuration
1. 玻璃十字線分劃板：1 件
2. 金屬十字線分劃板：1件
3. 照明器：1 件
4. 隨機文件：1件
HLZ100-1000型 離軸反射式平行光管
產品簡介 Product introduction
離軸反射式平行光管，該系統主要提供紅外/白光模擬目標源，能夠提供中間無遮擋的一束平行度和均勻性好的平行光；具有支撐機構，使平行光管可安裝在光學隔振平臺上，并能夠進行水平度的調節；配備相應防塵保護裝置。
性能特點 Performance characteristics
我司生產的平行光管系列，具有以下優點：
1、焦距80mm-500mm的平行光管具有像質良好的雙膠物鏡，并配有十字線分劃板，可做瞄準用的無窮遠目標，是光學儀器生產裝校工作中最基本的儀器之一，配備其他附件，具有更廣泛的用途。
2、F-XA系列機型可增加各種附件，使其功能更為全面。
3、焦距1000mm-3000mm的平行光管是一種長焦距、大口徑，并具有像質優良的雙分離物鏡的儀器，它配備多種附件，常與前置鏡或測量顯微鏡組合使用，既可作觀察、瞄準用的無窮遠目標，又可用于光學零部件、光學系統的光學常數測定、成像質量以及微光夜視產品的評定工作和檢測，它是光學儀器的科研、生產、教學等單位常用的光學儀器。
4、焦距4600mm的平行光管的物鏡為單片非球面透鏡。
反射式光學檢測系統 系列：
涵蓋離軸反射式系統，牛頓反射式系統，卡塞格林系統和離軸多反系統的高精度，大口徑，大焦距反射式平行光管。具有以下特點：
A、不受光學材料折射率、均勻性、條紋度等影響，沒有色差，結構簡單；
B、相比公司傳統的透射式平行光管，口徑可以更大，焦距更長；
C、先進的光學測試系統，都是使用這種類型的平行光管；
技術指標 Technical indicators
1、 工作波段：0.45μm－12μm；
2、 F/D：10；
3、 有效孔徑：φ100mm；
4、 焦距：1000mm；
5、 視場：像方線視場Φ30mm－Φ50mm；
6、 離軸反射，中心無遮攔；
7、 材料：微晶玻璃；
8、 面形：離軸拋物面；
9、 像質：RMS優于λ/15 ，λ=632.8nm。
名稱 規格型號 焦距（mm） 有效口徑（mm） 視場 像質 離軸反射式平行光管 HLZ50-500 500 50 1° 中心λ/15（RMS@λ=632.8nm） HLZ100-600 600 100 HLZ100-1000 1000 100 HLZ150-1500 1500 150 HLZ200-1500 1500 200 HLZ200-1600 1600 200 HLZ200-2000 2000 200 HLZ300-2000 2000 300 HLZ300-3000 3000 300 HLZ400-4000 4000 400 HLZ500-5000 5000 500 HLZ600-6000 6000 600 標準配置 ZM6照明器；玻璃十字分劃板；金屬十字分劃板； 選配附件 黑體；靶板（玻羅靶；方形靶；刀口靶；
金屬小孔靶0.1/0.2/0.5；白光分辨率板1-5號；
白光星點板0.005/0.01/0.02/0.05/0.2/0.1；）載物臺；光學平臺；
標準配置 Standard configuration
1. 玻璃十字線分劃板：1 件
2. 金屬十字線分劃板：1件
3. 照明器：1 件
4. 隨機文件：1件
