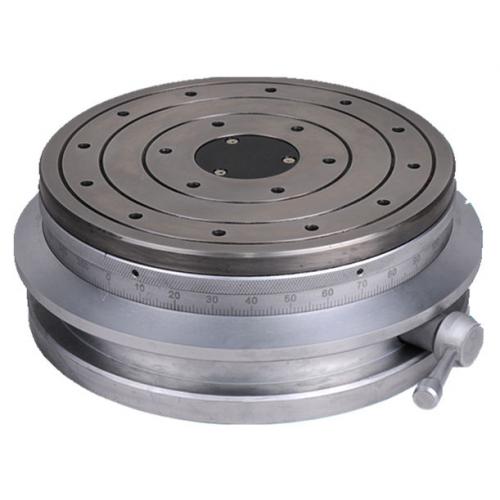

FDT-552F型 高精度精密多齒分度臺（立式、帶錐軸）
立式 立臥兩用型
產品簡介 Product introduction
多齒分度臺是檢測角度的精密儀器，它既可作為角度基準用于測量，又可作為分度裝置用于精密加工。它與光電自準直儀配合使用，可檢測基數為360°/n（n為齒數）的各種多面棱體、角度塊規、光學棱鏡等高精度角度器件。作為分度裝置用于加工時，可在普通銑、鏜、磨等機床上加工角度要求很高的精密零件（如：孔位、垂直面、平行面等）。在精密多齒分度臺的基礎上，我公司又開發出了細分和組合差動多齒分度臺，還可進行高精度的任意角度自動測量。
本產品具有分度精度、重復精度、自動定心精度高，結構簡單，操作方便等特點。它適用于科研、計量部門的試驗，儀器及機械制造業的計量、檢測和加工之用。
工作原理 Working principle
分度臺主要有一對多齒盤和升降、鎖緊機構組成。
多齒盤是一對直徑、齒數、齒形等完全相同的平面向心齒輪，它的每一個齒的形狀、精度、節距等幾乎完全相等，在上、下兩齒盤的相互嚙合中，由于齒的嚙合平均效應作用，使其獲得較高的分度精度。
升降、鎖緊機構是由偏心裝置組成，它主要保證上齒盤平穩升降和旋轉，并使上、下齒盤在嚙合時獲得恒定的軸向正壓力，使上、下齒盤緊密嚙合。
使用方法 Use
多齒分度臺系列有立式多齒分度臺、細分多齒分度臺、立臥兩用式多齒分度臺。立臥兩用式多齒分度臺可在臺面水平、垂直或傾斜狀態下使用，其余多齒分度臺均應保持臺面在水平狀態使用。
細分多齒分度臺是在720齒立式多齒分度臺基礎上，加上細分機構而成的。
1、立式、立臥兩用式多齒分度臺使用方法
多齒分度臺使用前應小心地將多齒分度臺安放在平臺上，將臺面清洗干凈，手柄順時針旋轉180°到定位點（手柄位置處于水平），由于偏心軸作用，此時上齒盤被抬起，上、下齒盤脫開，然后轉動上齒盤，到指標線對準刻度環零位，將手柄逆時針旋轉180°到定位點，此時上、下齒盤重新嚙合，多齒分度臺起始位置為零；然后以同樣操作方法將上齒盤轉到下一測量位置，此時指標線對準的刻度環上的角度值，即為被測角度值。由于多齒分度臺在脫開嚙合位置時，臺面處于活動狀態，沒有定位精度，因此，在使用過程中，只有齒盤處于嚙合位置才能進行測量、讀數。
圖1 立式多齒分度臺
1、上齒盤 2、刻度環 3、下齒盤 4、手柄
圖2 立臥兩用多齒分度臺臥式狀態
1、角板 2、上齒盤 3、刻度環 4、下齒盤 5、手柄
圖3 細分多齒分度臺外形圖
2、細分多齒分度臺使用方法
2.1 細分多齒分度臺應放置在水平平板上使用，不得傾斜使用。
2.2 細分多齒分度臺使用是先旋轉多齒分度臺到所需整度數，然后再旋轉至所需度數的分、秒位置。它的讀數是先在多齒分度臺刻度環上讀整度數，如圖4示列，21°4′8.2″在齒盤刻度環讀21°（左下圖），再在細分鼓輪（左上圖）固定讀數套筒（右邊橫線）上讀4′，在活動讀數套筒（左邊豎線）上讀8.2″。由于細分多齒分度臺的齒盤是720齒，刻度環上每一刻度表示0.5°（即30′），當多齒分度臺刻度環上的讀數是xx.5°時，則齒盤讀數去掉.5°，在固定讀數套上的讀數應加上30′如示例20°34′8.2″，在多齒分度臺刻度環讀21.5°時，把0.5°變成30′即20°30′，再在細分鼓輪上讀4′8.2″，兩者相加即20°34′8.2″；細分鼓輪的活動讀數套筒最小刻度值為0.1″，一圈為30″，角秒的讀數方法同千分尺，如示例20°34′38.2″，在多齒分度臺刻度環讀21°30′，在細分鼓輪的固定讀數套筒上，橫線上半部分每格1′，下半部分相應在每格中間刻線，即為30″，該例中活動讀數套筒超過4′刻線1圈，所以角秒讀數要加30″即成38.2″，再加整度數部分，得到讀數20°34′8.2″。
2.3 為減少測量誤差，消除死程，細分鼓輪應順時針方向(即讀數減小方向或絲桿旋進方向)單方向對線，如旋過頭，應退回十來秒再順時針對線。
多齒分度臺的整度部分可任意方向旋轉對線,不受此約束。
2.4 使用一段時間發現細分鼓輪（微分筒）轉動不靈活時, 可取下細分多齒分度臺標牌上四個螺釘，即出現加油孔，加入數滴儀表油，再裝上標牌，并將細分鼓輪來回旋轉一遍,使油膜均勻。
2.5 每天使用前應將細分鼓輪從0～30′來回旋轉一遍,以保證楔塊接觸面的潤滑。
圖4 細分多齒分度臺讀數示例圖
性能特點 Performance characteristics
1、分度精度高，重復精度高，定性精度高；
2、結構簡單，操作方便；
3、利用了多齒的嚙合平均效應，降低誤差，保證精度；
4、多種規格可供選擇，適用場合范圍更廣，立臥兩用式多齒分度臺可在臺面水平、垂直或傾斜狀態下使用；
5、為適合相應檢測功能，刻度圈有明確分度標示；
6、差動多齒分度臺分度更高，細分多齒分度臺可實現任意角度測量。程控多齒分度臺可實現自動測量；
技術指標 Technical indicators
1、規格型號：FDT-552F型 高精度精密多齒分度臺（立式）【帶錐軸】；
2、臺面直徑：φ205；
3、安裝孔尺寸：無；
4、外形尺寸：φ245*105；
5、精度（峰峰值（″））：0.2″【高精度型】；
6、測角重復精度（″）：0.06″【高精度型】；
7、最小分度值（°）：360/552；
8、承載能力：30；
9、自身重量：20；
附注：
1、391齒分度臺是為檢測17面及23面棱體而設計的，其分度值是以刻度環上的色點來表示，因此刻度環上的紅點代表圓周23等分，綠點為17等分。
2、552齒分度臺是為檢測經緯儀“一測回水平方向標準偏差”、“水平度盤直徑全誤差”等而設計的，它將圓周分成23和24等分，以滿足檢測要求，其刻度環上之紅、綠點也分別表示23或24等分。
安裝步驟：
1、對于在弘測公司新購置的立式多齒分度臺，首先應將下齒盤底面之鎖緊螺釘（圖5）取下，然后安置于基座（平板）上即可使用。
圖5 多齒分度臺底面圖
圖6 391G多齒分度臺外形圖
若分度臺需長途搬運時，應先將分度臺上、下齒盤處于嚙合位置，然后將限位螺釘旋緊，使手柄處于固緊狀態后裝箱。
2、對于新購置的FDT-391G多齒分度臺，首先應將如圖所示的蝶形螺母旋開，取掉螺栓，安置在（平板）上即可使用。
若分度臺需長途搬運時，應先將分度臺上、下齒盤處于嚙合位置，然后將蝶形螺母和螺栓上、下齒盤鎖緊，再裝箱。
3、新購細分多齒分度臺先拆去外箱，將細分多齒分度臺從底板上取下，將細分多齒分度臺翻過來，將圖7所示的四個內六角螺釘旋退6圈，再將細分多齒分度臺翻回來，然后將圖8所示的旋扭取下，松掉五個沉頭螺釘，拆下側面板，將旋扭軸上的橡膠套取下，再將側面板裝上，裝上旋扭，即完成拆箱。裝箱過程與之相反。
圖7 細分多齒分度臺底面圖
圖8 細分多齒分度臺側面圖
保養維護 Maintenance
1、多齒分度臺嚴禁在上、下齒盤脫開后隨意轉動升降手柄或搬動移位，以免碰傷齒面。
2、多齒分度臺必須在刻度環的刻度線與零位指示線對準后方可嚙合，否則將碰傷齒面，影響儀器精度。
3、使用細分多齒分度臺時，旋轉細分鼓輪不宜太快，以免使絲桿磨損加快。絕對禁止碰撞及用力扳動細分鼓輪，以免絲桿彎曲，影響儀器精度及使用。
4、細分鼓輪旋過0分一圈多時，限位螺釘即碰到擋塊，不可撞擊及用力旋轉使儀器零位走動。細分鼓輪退出30分一般不要超過兩圈，如退出過多，發現碰到東西絲桿轉不動時，不可硬旋，否則會使儀器失調或損壞。
5、多齒分度臺是高精度測角工具，嚴禁敲擊、碰撞，安置被測工件時，力量不易過大。不得隨意拆卸以免造成精度喪失。
6、分度臺使用過程中應注意防磁。
7、分度臺應在清潔的環境中使用，嚴禁雜物進入齒盤內部。注意恒溫、恒濕，工作溫度為２0°±4℃，相對濕度＜65%。
8、使用完畢應將工作臺面清洗干凈，并油封，以防生銹。
