垂直度測量數據分析軟件包
垂直度測量(Test for Squareness)
1. 測量前準備
1.1、確認基準線和被測線,選定測量方案
1.1.1、基準線和被測線在水平面內
圖1. 水平面內垂直度測量
1.1.2、基準線和被測線在豎直面內
圖2. 豎直面內垂直度測量
1.2、安裝自準直儀
將準直儀安放穩固基座上,并連接各線纜,啟動測量用電腦。
1.3、自準直儀調整
a)、將測量板橋置于基準線上準直儀近端,運行準直儀軟件并啟動測量;
b)、輕輕敲動反射鏡或板橋,調整X軸測量值到原點附近;通過準直儀俯仰微調旋鈕,調整Y軸測量值到原點附近;
c)、輕輕敲動反射鏡,使X軸測量值在±1000″范圍內變化,此過程中,要求Y軸測量值變化量小于10″;
d)、如未達到要求,松開準直儀底座上的鎖緊旋鈕(或手柄),轉動準直儀光管,之后再鎖緊準直儀;
e)、重復(c),直到符合要求。
2. 數據測量
數據測量應在開機預熱三十分鐘后進行!
2.1、自準直儀同軸調整
a)、反射鏡或測量板橋置于基準線上準直儀近端,將兩軸測量值調整到原點附近;
b)、在基準線移動反射鏡到準直儀遠端,通過準直儀水平和垂直調整旋鈕,使該位置兩軸測量值亦在原點附近;
c)、將反射鏡至于被測線上轉向棱鏡近端,輕輕敲動反射鏡,調整測量值到原點附近;
d)、移動反射鏡到轉向棱鏡遠端,調整準直儀使測量值調整到原點附近。

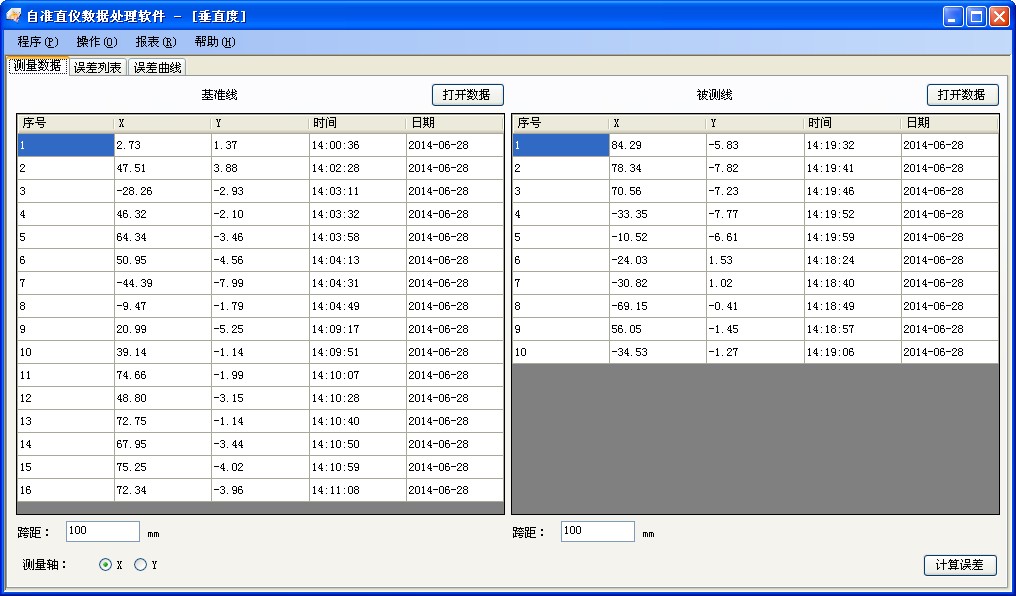

2.2、基準線測量
a)、將反射鏡移動到準直儀近端,保存第一個測量值;
b)、移動反射鏡到下一測量點,保存測量值;
c)、重復(b),直到基準線測量完成。
2.3、被測線測量
a)、將反射鏡至于被測線上轉向棱鏡近端,保存測量值;
b)、移動反射鏡到下一測量點,保存測量值;
c)、重復(b),直到被測線測量完成。
注:基準線和被測線測量過程中,準直儀位置不可移動!

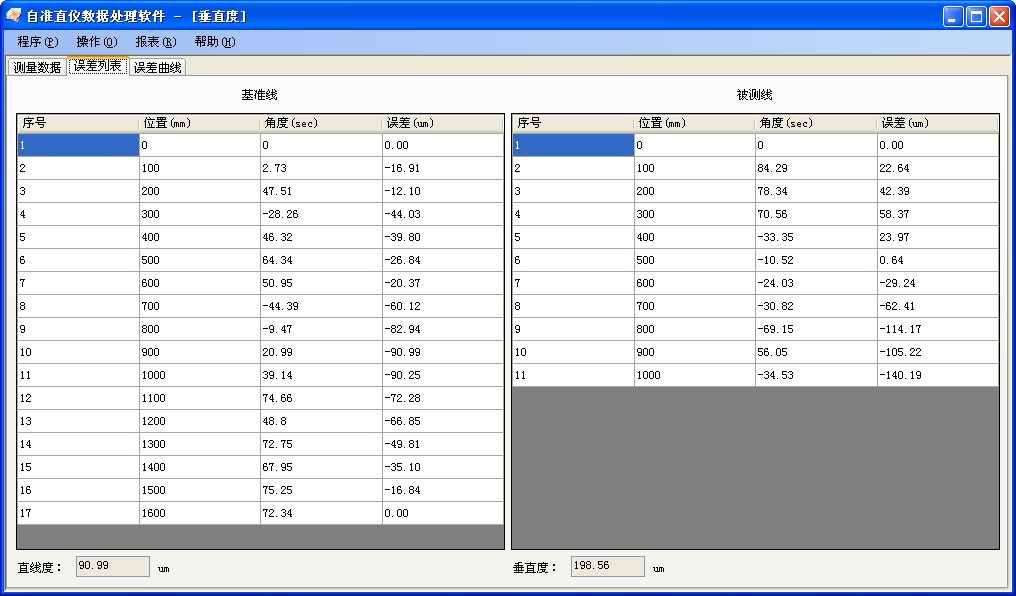

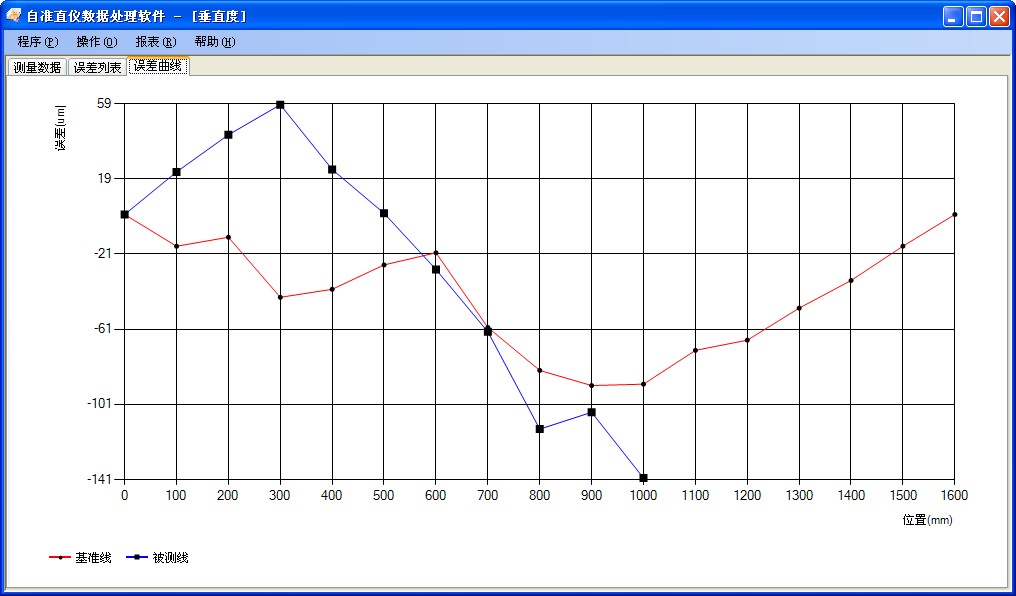

3. 數據處理
參照平行度測量,改變計算模式即可。
