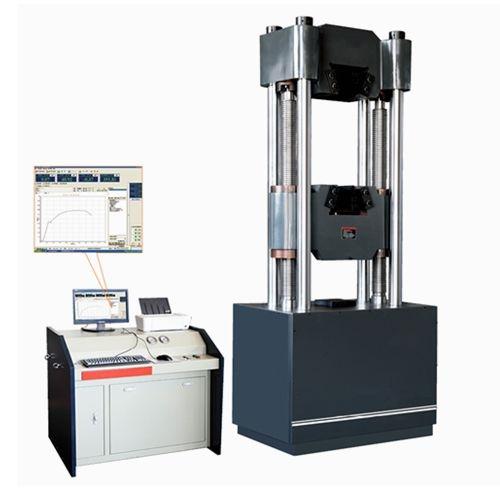

WAW-2000D型 微機控制電液伺服液壓萬能試驗機
產品簡介 Product introduction
弘測公司研制的WAW-2000D型 微機控制電液伺服液壓萬能試驗機，主機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合國標GB/T228.1-2010等其它金屬拉伸試驗標準要求。
本機主要用于金屬、非金屬材料之拉伸、壓縮、彎曲和剪切等力學性能試驗。
本機配有計算機、打印機、電子引伸計、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。
試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設計。
本系列產品的國家計量檢定規程，我公司為參加起草單位；
本系列產品的測控軟件已通過國家鋼鐵研究院的評審；
 |

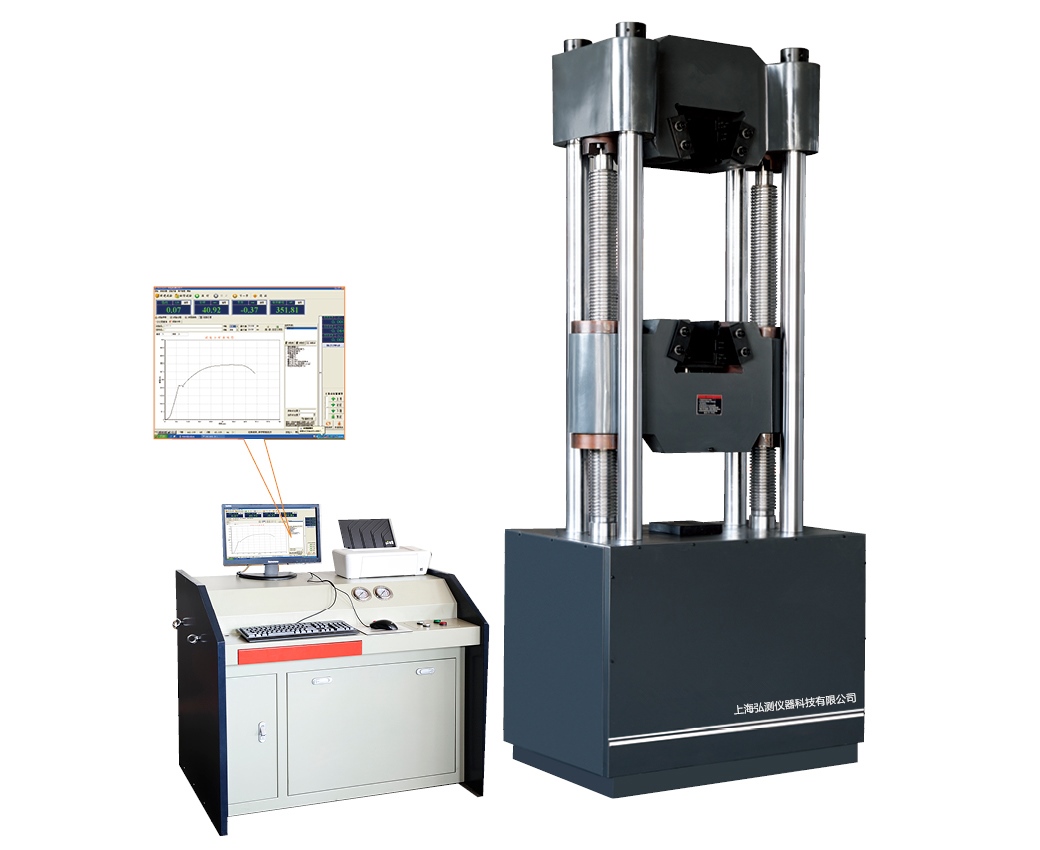

| 外 觀 示 意 圖 |
■ 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
■ 液壓系統
本機采用我公司的獨家創新技術----伺服泵控制技術。伺服泵控制技術是由伺服電機與油泵直聯而成，伺服電機是控制單元，油泵是執行單元；液壓油的流量大小及系統壓力取決于電機轉速。
伺服泵控制的主要優勢有：
①、穩定與可靠：由于伺服電機的技術完善以及性能的穩定、可靠，油泵技術的完善以及性能的穩定、可靠，所以伺服泵技術的最大特點就是穩定與可靠。液壓控制系統的故障率可趨向于零。
②、控制精度高：應力速率、應力保持、應變速率、應變保持、橫梁位移速率的控制精度均優于±0.2%。
③、超靜音：越是在加載狀態下，靜音效果越好。應用伺服泵技術控制的電液伺服萬能試驗機可稱為超靜音試驗機。
■ 測控系統
● 支持進行拉伸、壓縮、剪切、彎曲等試驗；
● 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
● 支持試驗參數自定義；
● 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
● 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
● 程序自帶強大試驗分析功能；
● 滿足建工等系統數據采集上傳要求。
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
● 當活塞升起達到上極限位置時，限位保護，油泵電機停機。
● 當橫梁達到設定位置時，限位保護，減速機停機。
 |
| 試驗機出廠檢定過程 |
軟件概述 Software Overview
（1）軟件主界面
（2）試驗步驟編輯
（3）試驗數據版
（4）軟件分析設置
（5）通用試驗報告
技術指標 Technical indicators
最大試驗力（kN） | 2000 |
試驗力測量范圍 | 2%-100%；全程不分檔，等效4檔 |
試驗機級別 | 0.5級 / 1級 |
試驗力示值相對誤差 | ＜ 示值的±0.5% / ±1% |
試驗力分辨力 | 500000碼 |
應力速率控制調整范圍 | 1MPa/s~~60MPa/s |
應力速率控制精度 | ±1% / ±2% |
應變速率控制調整范圍 | 0.00025/s~~0.0025/s |
變形分辨力 | 500000碼 |
應變速率控制精度 | ±1% / ±2% |
位移分辨力 | 0.001 |
位移速率控制調整范圍 | 0.00025/s~~0.0025/s |
位移速率控制精度 | ±0.5% / ±1% |
應力/應變/位移保持控制范圍 | 0.3%~~100%FS |
應力/應變/位移保持控制精度 | ±1% |
最大拉伸試驗空間 | 1300 |
壓縮空間 | 1000 |
活塞行程 | 150 |
立柱間距 | 745 |
圓試樣夾持范圍 | Φ20-Φ65 |
扁試樣夾持厚度 | 0-50 |
扁試樣最大夾持寬度 | 140 |
壓盤尺寸 | Φ300 |
夾緊方式 | 液壓夾緊 |
主機外形尺寸 | 1200*800*3300 |
油源控制臺尺寸 | 1150*800*1000 |
電機總功率（KW） | 4 |
總重量 | 9000 |
標準配置 Standard configuration
試驗機主機 | 四立柱、兩絲杠、油缸下置式 | 1臺 |
高精度傳感器 | 中航電測 | 1只 |
伺服控制油源 | 弘測技術 | 1臺 |
軟件控制系統 | 含軟件、引伸計、位移傳感器 | 1套 |
電器控制系統 | 弘測技術 | 1套 |
計算機 | 聯想商用品牌電腦 | 1臺 |
打印機 | 噴墨式打印機 | 1臺 |
圓試樣拉伸輔具 | Φ20-Φ40、Φ40-Φ65 | 各1套 |
扁試樣拉伸輔具 | 0-50mm | 1套 |
壓縮輔具 | Φ300 | 1套 |
彎曲輔具 |
| 選配 |
說明書\合格證\裝箱單 | ----------- | 1套 |
∴ 可根據客戶要求，配相應輔具完成實驗。
