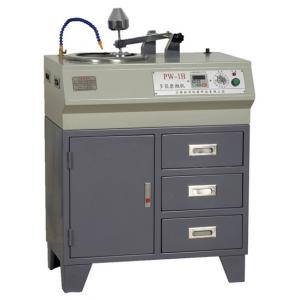

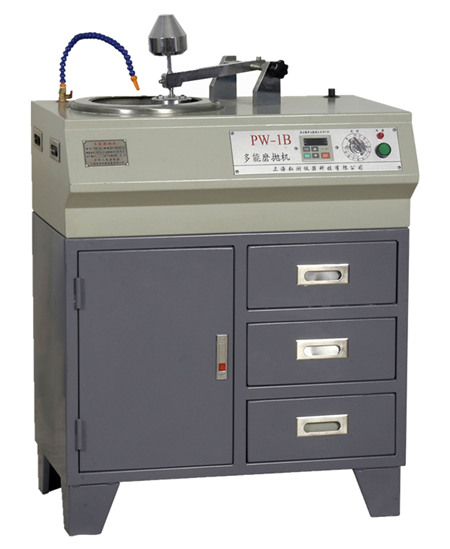

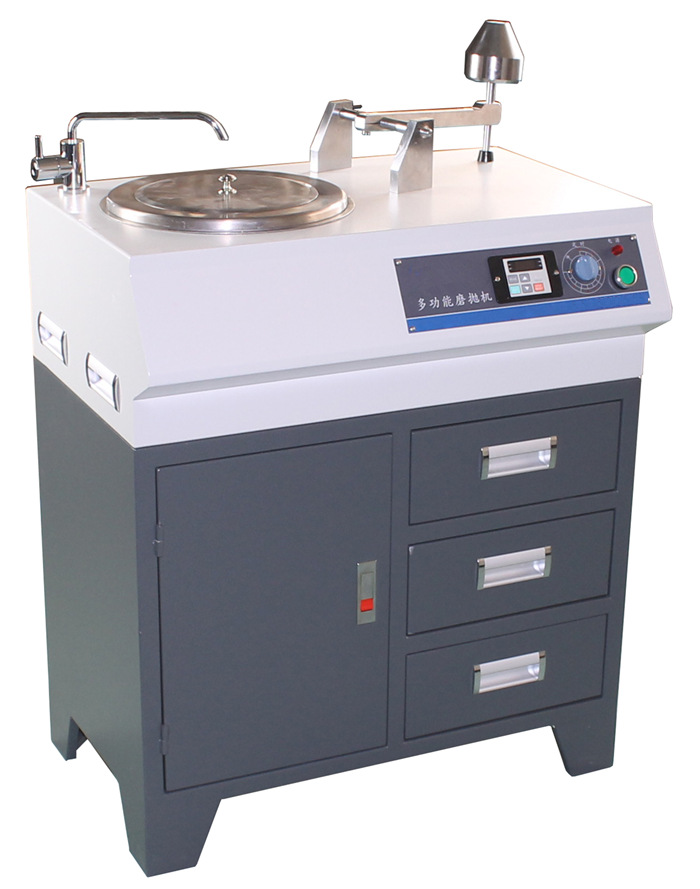

PW-1B型 單盤柜式多功能磨拋機（無級變速、230mm）
產品簡介 Product introduction
PW-1B型 單盤柜式多功能磨拋機（無級變速、230mm），是本公司根據用戶要求新設計制造的一種新型磨拋機，該機外形新穎美觀，轉動平穩，噪音低，它的機架整體和集污盤、罩、蓋等均采用不銹鋼板制成，經久耐用，維護保養較為方便，在使用時只需更換磨拋機或拋光盤，就能完成各種試樣的粗磨、細磨、干磨、濕磨及拋光等各道工序，是一種理想和完善的金相制樣設備。它利用各種不同粒度的耐水研磨金相砂紙及拋光材料，對各種金屬及其合金試樣以及各種巖相試樣進行研磨和拋光.
本機適用于巖相標本和金相試樣的磨拋工序，不論是巖石、礦物、陶瓷、玻璃、有黑色金屬及其它硅酸鹽等材料的試樣進行粗磨、油磨、干磨、濕磨及研磨拋光等都適用，該機具有轉動平穩、噪音低和半自動磨拋裝置，轉速是無級可調，可在50～1400轉/分范圍內任意選調，為提高使用壽命和對日常維護保養的方便，安的集活盤、罩、蓋均采用不銹鋼材料制成，故是更佳的金相、巖相制樣設備。
工作原理 Working principle
金相磨拋機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有1個磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起停可分別由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。
性能特點 Performance characteristics
1、單盤單控，可以無人值守操作；
2、塑鋼機身；
3、無級變速，轉速50-1400r/min自由調節；
4、獨立冷卻系統；
5、可自由定制三盤、四盤等柜體機型；
6、適用于巖相標本、金相試樣的磨拋工序。
巖相：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本。
金相：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都較為適用。
技術指標 Technical indicators
| 序號 | 類別 | 技術指標 |
| 1 | 機體形式 | 柜式單盤、塑鋼機身 |
| 2 | 磨盤控制 | 單盤單控 |
| 3 | 磨拋方式 | 手動/自動 |
| 4 | 顯示方式 | 小屏液晶數字顯示轉速 |
| 5 | 預磨盤直徑 | Φ230mm |
| 6 | 拋光盤直徑 | Φ230mm |
| 7 | 磨盤轉速 | 50r/min--1400r/min（無級變速）、任意選擇 |
| 8 | 制樣時間 | 人為控制 |
| 9 | 冷卻系統 | 單通道水冷 |
| 10 | 電動機功率 | 550W |
| 11 | 外形尺寸 | 700mm*490mm*1050mm |
| 12 | 電源 | 220V/50HZ |
| 13 | 重量 | 85KG
|
標準配置 Standard configuration
序號 | 名稱 | 數量 |
1 | 主機 | 一臺 |
2 | 研磨盤 | 一只 |
3 | 拋光盤 | 一只 |
4 | 金相砂紙 | 兩張 |
5 | 拋光絨布 | 兩張 |
6 | 電源線 | 一根 |
7 | 進水管 | 一根 |
8 | 出水管 | 一根 |
9 | 隨機文件 | 一套 |
選配附件 Optional accessories
| 序號 | 名稱 | 規格 |
| 1 | 磁性升級盤 | Φ200-250mm |
| 2 | 磁性金相砂紙 | 120#-2000# |
| 3 | 磁性拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 4 | 試樣夾持盤 | 規格可選 |
| 5 | 金相砂紙 | 120#-4000# |
| 6 | 金相耐水砂紙 | 120#-2000# |
| 7 | 帶膠金相砂紙 | 120#-4000# |
| 8 | 帶膠金相耐水砂紙 | 120#-2000# |
| 9 | 金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 10 | 帶膠金相拋光布 | 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 |
| 11 | 金相研磨膏 | 氧化鋁、碳化硅、金剛石 |
| 12 | 金相拋光粉 | 氧化鋁、碳化硅、氧化鉻 |
| 13 | 金剛石拋光噴霧劑 | W0.5-W40；W0.1-W0.25 |
| 14 | 金剛石拋光懸浮液 | 單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM； |
| 15 | 金剛石拋光潤滑冷卻液 |
|
