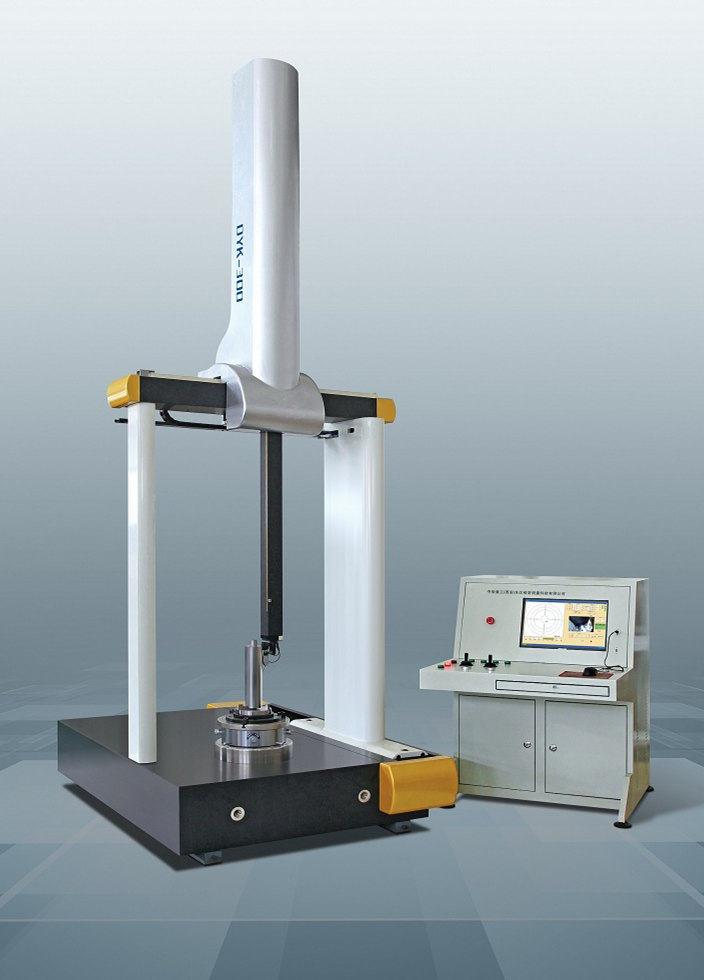

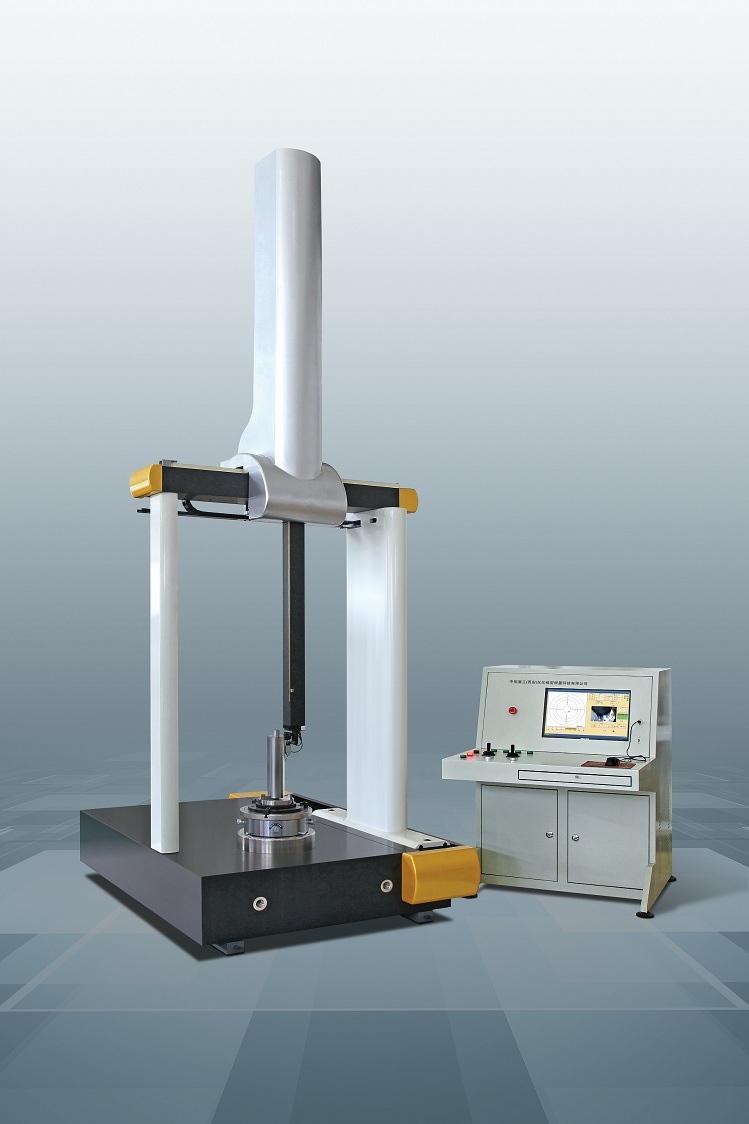

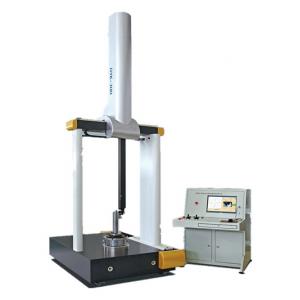

HCDYK-300型 圓柱度測量儀



 產品簡介   Product introduction

---

圓柱度儀（Roundness measuring instrument）是利用回轉軸法測量圓度的長度測量工具。圓度儀是一種利用回轉軸法測量工件圓度誤差的測量工具。圓度儀分為傳感器回轉式和工作臺回轉式兩種型式。測量時，被測件與精密軸系同心安裝，精密軸系帶著電感式長度傳感器或工作臺作精確的圓周運動。由儀器的傳感器、放大器、濾波器、輸出裝置組成。若儀器配有計算機，則計算機也包括在此系統內。

圓度-圓柱度測量儀是以精密氣浮主軸和高精度立柱導軌為基準，采用計算機測量系統的轉臺式圓柱度儀，主要用于圓環、圓柱等回轉體工件的的圓度、圓柱度、波紋度、同軸度、同心度、垂直度、平行度、直線度等參數的測量，可廣泛應用于汽車零件、軸承、機床、油泵油嘴、航空航天等精密機械制造企業和大專院校、科研院所、計量機構等。儀器主要由高精度氣浮主軸、精密調平調心工作臺、高精度花崗巖立柱、花崗巖臺面、高精度電感測頭、精密旋轉編碼器、驅動控制電箱、高精度測量電箱、空氣過濾干燥系統以及基于windows 系統的專用測量分析軟件組成。

本機采用半徑測量法，工作旋轉式。旋轉軸系采用高精度氣浮主軸，作為測量基準；電器部分由高級計算機及德國HEIDENHAIN精密圓光柵傳感器、精密電感位移傳感器組成；德國HEIDENHAIN精密圓光柵傳感器、精密電感位移傳感器計量角度、徑向位移量，保證測量工件的角位移、徑向值的精確度；測量軟件采用基于中文版Windows操作系統平臺的CA系統測量軟件，完成數據采集、處理及測量數據管理等工作。

 應用范圍   Applications

---

本系列 圓度儀-波紋度儀 廣泛應用于機械加工、軸承、電機、汽配、摩配、機床、精密五金、刀具、工具、模具、光學元件等行業。如各種軸承內外套圈滾道及鋼球滾柱、陶瓷球、合金球、滾針、滾子、滾柱、電機整流子（換向器）、電機軸、花鍵軸、齒輪軸、凸輪軸、曲軸、圓柱軸、活塞銷、圓柱銷、活塞、氣缸、閥門、氣門、軸瓦、齒輪、油泵油嘴、液壓件、氣動件、紡機配件等。適合科研院所、大專院校、計量機構、企業計量室、質量把關和生車車間現場。

主要用于測量各種規則、不規則的表面連續或間斷的回轉體工件的圓度、圓柱度、直線度、同心度、同軸度、平面度、平行度、垂直度、表面波紋度（Wc、Wp、Wv、Wt、Wa、Wq）、靜態（位移式）波紋度、動態（速度式、加速度式）波紋度、等的測量，并可對工件進行頻譜分析、波高分析、偏心、軸彎曲度分析、跳動量分析等。尤其適用于各種軸承內外套圈滾道及鋼球滾柱的測量。廣泛應用于汽車零部件、軸承、電機、汽配、軸承、機床、紡織配件、油嘴油泵、航空航天等精密機械制造企業，科研院所、大專院校、計量機構。

汽配行業主要適用于ABS制動系統、燃料噴射系統、齒輪箱、發動機；計算機的驅動系統、壓縮機的空氣調節系統、電動剃須刀的刀片，航天器著陸系統等。

 性能特點   Performance characteristics

---

1、本儀器具有高精度的氣浮主軸；高精度的回轉測量轉臺采用空氣靜壓軸承結構，儀器主軸精度高不磨損，精度保持長久不變、使用壽命長；

2、測量速度快、調整方便。適合各種形狀規則的環形工件（如軸承套圈、滾動體等）；

3、采用先進的直流伺服電機，無框電機做為驅動機構與高分辨率進口開式光柵尺通過運動控制器的閉環控制保證三直線軸定位精確，主軸旋轉平穩；

4、儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；

5、本機標配調心裝置，工件調整方便快捷，檢測效率高；根據工件測量需求，自動調整傳感器測頭方向；

6、具有海量的測量結果統計數據庫，方便查閱測量結果以及聯網工作；

7、專為軸承行業設計，主軸回轉速度快，工件調整方便，測量效率高；

8、測量分析軟件可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；

9、打印模式可選單頁或者多組數據同頁打印；

10、標配品牌打印機，無需人工抄錄測量數據，提高測量效率，從而避免了人為抄寫錯誤；

11、對使用環境無特殊要求，可在車間及計量室使用；

12、具有海量的測量結果統計數據庫，方便查閱測量結果以及聯網工作；

13、具有強大的測量分析功能，如：直線度、圓度、圓柱度、平面度、平行度、同軸度、同心度、波紋度、垂直度、波高等分析；

14、高精度的回轉測量轉臺采用空氣靜壓軸承結構、主軸采用氣浮原理，無磨損，保證儀器精度十年不變（非人為因素）；

15、可對零件表面狀態進行頻譜分析，能夠給出任一波的幅值；

16、儀器可選配多種型號傳感器可以滿足各型直徑及孔徑的測量；

17、測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇；

18、計算機采用的是高配置、高質量、高可靠性的工控計算機；

19、可直接用于機床調整、零件工藝分析試驗，工序間檢驗或成品零件終檢；

20、整機通過軟件部分編程實現閉環控制系統，閉環控制系統的優點就是能保證儀器的長久穩定性和導軌運動的精確性；

21、本機配備各種規格、長度的紅寶石探針，并可根據用戶的測量要求，設計專用的測頭及工裝夾具；

22、X、Y、Z三個方向直線運動整體機械結構采用龍門框架式結構。解決大尺寸、深孔，非標產品的測量要求。

23、本系列圓柱度儀的設計思想是通過較高的主軸制造精度和優化的結構設計從根本上消除系統誤差及精度失效，保證恒久的高精度。由于主軸的回轉精度將直接影響到測量精度，因此精密設計和制造的空氣靜壓軸承用于所有系列圓柱度儀，提供高精度的測量。

24、本機具有自動識別輪廓間斷，自動剔除功能；具備自動識別功能與凹口剔除方案功能，并能對圓柱某一界面進行提取，識別其圓度情況。

25、電機整流子測量采用專用測量及處理軟件，同一界面可顯示圓度、跳動量、單片跳動、鄰片間跳動等參數值；

26、可選擇多截面法和螺旋法進行工件檢測；

27、數據采集采用進口高分辨率圓光柵和直線光柵，完成圓度、圓柱度測量，定位精確，穩定性好。

 工作原理   Working principle

---

圓柱度儀采用半徑測量法，工作旋轉式。該圓度儀旋轉軸系采用高精度氣浮主軸作為測量基準；該圓度儀電器部分由高級計算機及精密圓光柵傳感器、精密電感位移傳感器組成，圓光柵傳感器、精密電感位移傳感器計量角度、徑向位移量，保證測量工件的角位移、徑向值的精確度；圓度儀測量軟件采用基于中文版WinXP操作系統平臺的圓度測量軟件，完成數據采集、處理及測量數據管理等工作。

 技術指標   Technical indicators

---

規格/型號	HCDYK-300
測量系統分辨率	0.01μm
示值誤差	±6%
徑向誤差（徑向旋轉綜合精度）	±0.19 um
Y向氣浮導軌精度	5um/全程
傳感器沿Z軸導軌移動時的直線度	2.5um/全程
基準回轉軸線與Z軸導軌平行度	0.5μm/100mm
X軸導軌移動時直線度	3um/全程
測量最大外徑	Φ300mm（可根據客戶需求定制）
測量最小內徑	Φ2.5mm （最小可測Φ1.5mm需選配小測針）
測量最大高度	1200mm（可根據客戶需求定制）
最大測量孔深度	孔徑≥110 mm時，檢測深度≤1100 mm
傳感器	測量范圍：±250 mm； 測力：7-10Mn； 測針：Ф2.0  mm（寶石球測針）
承載重量	250Kg
工作臺臺面直徑	Φ300mm
傳感器水平位移量	220mm
傳感器垂直位移量	500mm
主軸轉速	5轉/分
圓度評定方法	LSC/MZC/MIC/MCC
測量分析功能	圓度、圓柱度、直線度、同心度、同軸度、平面度、平行度、垂直度、直徑、錐度、表面波紋度、跳動量、波段分析、偏心、頻譜分析

 標準配置   Standard configuration

---

類別	序號	名稱	數量	備注
機械部分	1	圓柱度儀主體	1	HCDYK-300
	2	立柱	1
	3	調心調平工作臺	1
	4	φ300工作臺	1
	5	電感傳感器	1
	6	測頭	1
	7	標準棒	1
	8	標準橢圓柱	1
	9	玻璃半球標準件	1
	10	儀器使用說明書	1
	11	整機檢驗合格證	1
	12	專用工具箱	1
電氣部分	13	專用計算機	1
	14	打印機	1
	15	前置放大板	1	控制盒內置
	16	A/D模數轉換板	1	控制盒內置
	17	電器專用連接線	1
	18	直光柵		德國HEIDENHAIN
	19	圓光柵		德國HEIDENHAIN
	20	電機		德國maxon
	21	運動控制卡
	22	電源線	1
軟件	23	專用測量軟件	1	光盤
