HC1000型 高精度雙軸電子光電自準直儀
產品簡介 Product introduction
HC1000型 高精度雙軸光電自準直儀采用光學自準直原理設計，結合半導體發光元件及線掃描CCD成像技術，通過內部嵌入式處理器進行高速實時信號處理，可同時對大范圍二維角度獨立進行精密測量；全系列準直儀產品均采用了電子目鏡技術，去除了傳統目鏡瞄準結構，找準直觀且方便，配合專用激光找準附件，可進行長達25米的測量距離。
本機結合了我公司電子目鏡技術、高分辨率圖像傳感技術和高速嵌入式數字圖像處理技術，可同時對兩個方向的角度進行測量，提供0.2角秒的測量精度和1KHz的動態頻響。

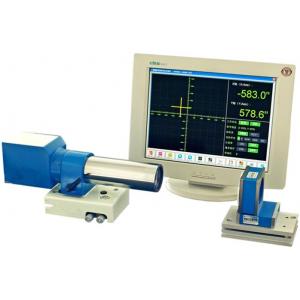

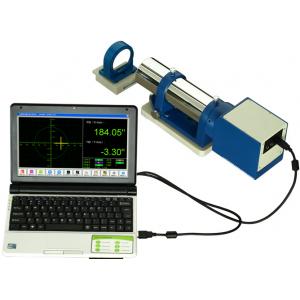

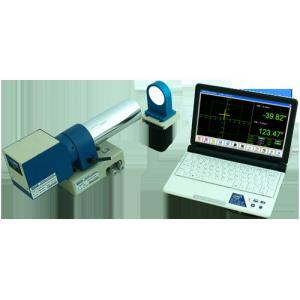

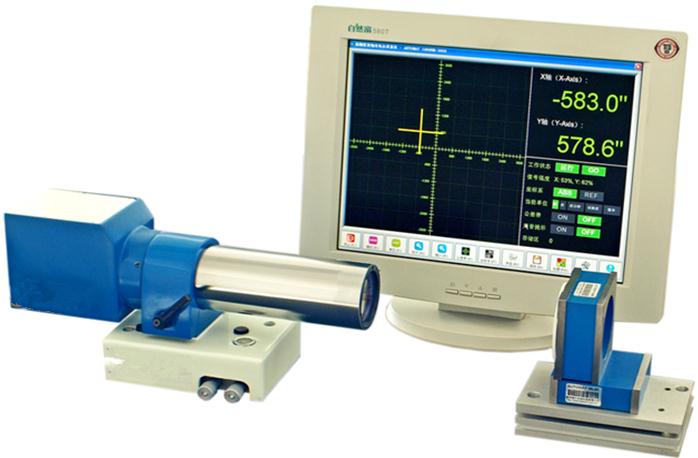

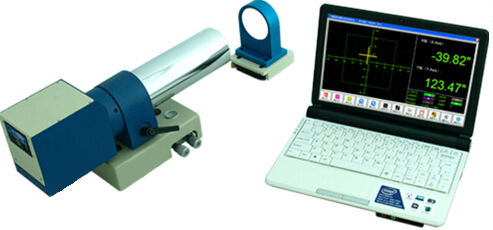

本機由高精度電子讀數頭、物鏡管、可調底座、反光鏡、顯示控制器（或PC機）、激光快速找準器等構成。運行于顯示控制器的測量軟件可顯示大視野的電子目鏡及測量數據，并可將數據保存為Excel兼容格式；激光快速找準器用于快速找準和調整，采用LVDS接口的型號可提供高速測量的同時，電纜連接長度可達到30米。
用戶可通過選配其它測量配附件及測量軟件完成動態測量應用，包括對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、航空航天、計量實驗室理想的角度測量?jī)x器。
本機采用模塊化設計，由高精度光電讀數頭、準直光管和顯示控制單元組成；根據接口的不同，系列產品可分為兩大類，一類是USB 2.0高速總線接口，符合即插即用規范，兼顧了便攜性和測量精度，非常適合于現場檢測；另一類則通過專用PCI插卡和計算機連接，適合于抗干擾要求較高的工業現場和實驗室使用，可以適配長為30米的通訊線纜。
每一臺出廠的HC1000型 高精度雙軸光電自準直儀均經過獨立的裝配和調校，校準參數保存于光電讀數頭內，以保證每一個產品的質量和精度，通過選配相應的機械、光學附件及應用測量軟件模塊，本機可廣泛地用于工業生產、裝配、質量檢測、計量、科研等各種測量領域。
本系列光電自準直儀在參照主流產品的基礎上，結合新的技術，基于自主創新理念所設計的新一代光機電一體化產品，擁有完全的自主知識產權。產品采用模塊化設計思路和統一的人機操作界面，多樣化的配附件系統和應用軟件模塊可為用戶提供針對不同應用場合的光電測量系統解決方案。
本系列光電自準直儀是一個完善的產品線系列，根據測量精度、測量范圍以及目標用戶群，分支有五個子系列產品，可覆蓋各類機械和光學行業應用。
本系列的標準產品均采用了大功率LED光源模塊，LED具有發光效率高和發熱量小的一系列優點；部分產品也可以選配全光譜光纖光源，結合高度集成的探測器單元和全數字信號處理技術，系列產品可工作于小至5mm×5mm的反射工作面或最低4%反射率的工作面。
本系列產品線中的AM系列、FM(-I)系列均標準配置了便攜嵌入式顯示控制器， 其余的系列產品則提供運行于Windows環境下標準測量軟件包。嵌入式顯示控制器采用LVDS工業高速數據總線接口設計和彩色液晶觸摸屏設計，具有更高的穩定性和現場適應性。我司也可為用戶提供用于特定應用場合的定制顯示控制系統的集成服務。
應用范圍 Applications
本機適合于要求更高測量精度的應用場合，如航空航天、高精度光學系統裝配等，同時也是各省市計量機構、高等院校和科研院所作為基準角度參考器具的理想選擇。
應用領域 Application fields
1、實驗室基準角度器具;
2、精密旋轉臺檢測;
3、航空航天;
4、光學產品裝配及調整;
5、精密機械安裝定位;
6、計量機構;
7、機械產品直線度、平面度、垂直度、平行度等精度保障;
8、物理及光學實驗室;
9、光學及機械結構穩定性或振動測試；
工作原理 Working principle
自準直儀是一種用于檢測平面反射鏡微小角度變化的光學測量?jī)x器，從功能上理解，自準直儀是將準直儀（或平行光管）和準直望遠鏡結合為一體的一臺儀器。自準直儀通常由光源、分劃板、分光鏡、物鏡以及望遠接收部分構成（參見以上示意圖），光學自準直儀的望遠接收部分由分劃板和目鏡組成，通過人眼觀測并結合機械測微裝置完成測量，光電自準直儀的望遠接收部分則由光電傳感器完成接收和測量。
光源將位于物鏡焦平面（物鏡焦距= f）的分劃板投射至無窮遠（準直光出射），經過平面反射鏡返回的準直光經物鏡后再次成像于同樣位于物鏡焦平面（共焦系統）的光電傳感器的探測面上，當反射鏡發生了α角度的偏轉后，返回的分劃板在光電傳感器上的像會產生ΔS的位移（見上圖），通過精確測量出ΔS值，即可準確計算出平面反射鏡的偏轉角度（見以上公式）。
性能特點 Performance characteristics
● X/Y雙軸同時檢測，無關聯性；
● 無盲區；
● 1KHz頻響；
● 0.2角秒中心測角精度；
● 大視野電子目鏡技術，找準迅速；
● 科學級高分辨率線掃描CCD成像技術；
● 高達上萬小時壽命的半導體發光組件；
● 自動測量軟件及多種配附件系統；
● 全數字信號處理；
● 即插即用USB接口；
● 選配的各種專用測量軟件模塊；
● 機械工業質量保障（直線度、平面度、平行度、垂直度、 旋轉不確定度等檢測）；
● 安裝、定位角度測量；
● 高精度光學角度測量（棱鏡、平晶、反射鏡角度及平行度檢測等）；
● 二維旋轉精度測量；
● 在線角度測量及監測；
軟件功能：
■ 數據格式兼容Excel軟件;
■ 直線度測量軟件;
■ 平面度測量軟件;
■ 垂直度、平行度測量軟件;
■ 轉臺測量分析軟件;
■ 定制測量軟件;

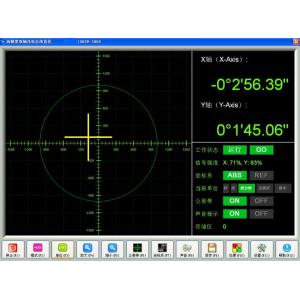

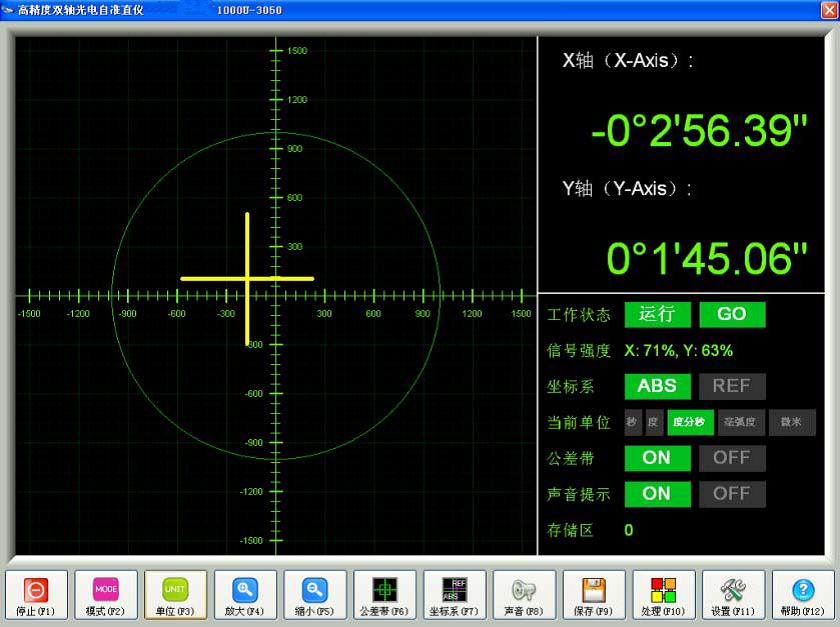

兩種顯示模式和多種顯示單位
技術指標 Technical indicators
參數 | HC1000UH-3050 | HC1000LH-3050 | HC1000U-3050 |
物鏡焦距 | 300mm |
物鏡口徑 | 50mm (NA. = 90%) |
光源 | 大功率半導體發光組件（中心波長λ= 630nm） |
探測器 | 兩個科研級高分辨率探測器 |
找準方式 | 軟件顯示的電子目鏡，可選配激光快速找準附件 |
讀數視場 | 2400″（arc sec. 角秒） | 2400″（arc sec. 角秒） | 3000″（arc sec. 角秒） |
測量距離 | 最大10米 | 最大10米 | 最大25米 |
測量范圍
（與測
量距離
有關） | 全量程 | ±1000″ (arc sec. 角秒) | ±0.5″ (arc sec. 角秒) | ±1000″ (arc sec. 角秒) |
上至2米 | ±1000″ (arc sec. 角秒) | 0.05″ (arc sec. 角秒) | ±1000″ (arc sec. 角秒) |
上至5米 | ±500″ (arc sec. 角秒) | ±500″ (arc sec. 角秒) | ±500″ (arc sec. 角秒) |
上至10米 | ±100″ (arc sec. 角秒) | —— | ±100″ (arc sec. 角秒) |
上至15米 | —— | —— | ±50″ (arc sec. 角秒) |
測量精度 | 中心100" | ±0.2″ (arc sec. 角秒) | ±0.2″ (arc sec. 角秒) | ±0.3″ (arc sec. 角秒) |
全量程 | ±0.5″ (arc sec. 角秒) | ±0.5″ (arc sec. 角秒) | ±1″ (arc sec. 角秒) |
重復性
| 0.1″ (arc sec. 角秒) | 0.1″ (arc sec. 角秒) | 0.2″ (arc sec. 角秒) |
分辨率 | 0.05″ (arc sec. 角秒) | 0.05″ (arc sec. 角秒) | 0.1″ (arc sec. 角秒) |
外形尺寸（不含底座） | 360mm(L)×86mm(W)×105mm(H) |
重量（不含底座） | 4.8 KG |
測量頻響
| 1000Hz TYP. | 25Hz TYP. |
接口類型 | USB 2.0 High-Speed總線規范 | RS-644高速工業總線接口，PCIV2.3 | USB 2.0 High-Speed總線規范 |
標準配置 Standard configuration
● 標準反光鏡 ● 反光鏡磁性底座
● 二維可調底座 ● 數據線
● 電源適配器 ● 標準測量軟件

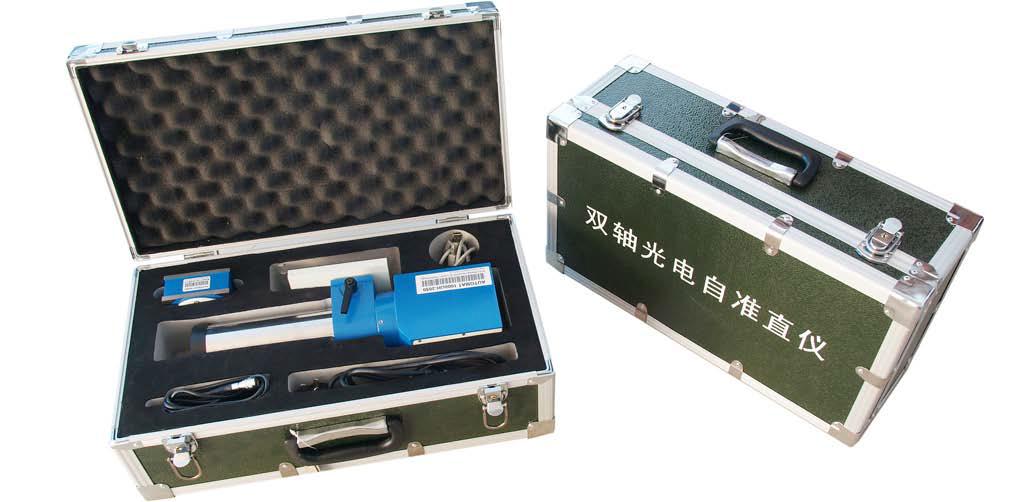

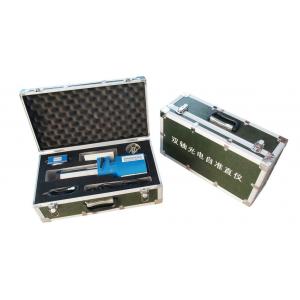

● 直線度測量軟件包 ● 專用儀器箱
選配附件 Optional accessories
● 筆記本電腦 ● 二維可調反光鏡 ● 高精度穩定臺
● 無線遙控器 ● 直角轉像鏡 ● 專用三腳架
● 激光快速找準器 ● 金屬多面棱體 ● 小型旋轉工作臺
● 可調平臺 ● 高精度升降臺 ● 角錐棱鏡
● 測量橋板 ● 多軸傾斜臺
