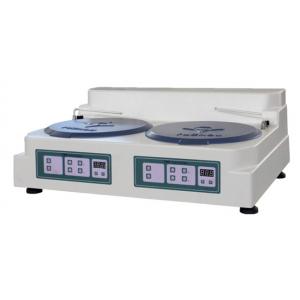

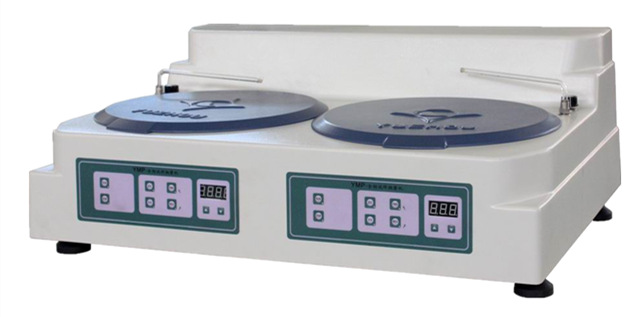

YMP-2型 雙盤臺式金相試樣磨拋機（無級變速、230mm）

 產品簡介   Product introduction

---

在金相實驗室，金相試樣的制備過程中，試樣的預磨、拋光研磨是多道必不可少的程序，本機的集污盤和罩采用PPC材料一體成形制作，是具有外形新穎美觀的產品。本機是一種高效能的設備，它利用各種不同粒度的耐水研磨金相砂紙及拋光織物，對各種金屬及其合金試樣以及各種巖相試樣進行研磨和拋光，供在顯微鏡下觀察與測定金相組織。

本磨拋機是以變頻控制的交流電動機為動力，通過皮帶輪傳遞到連 接軸上，從而驅動磨拋盤平穩的運轉。磨拋機具有較大的調速范圍，在100-1400轉/分范圍內可以無級調速，在低速時也具有較大的轉矩。磨拋機調速精確，用戶可根據需要選用不同速度，是研磨、拋光兼用型。

本機采用臺式結構，式樣小巧，可放置于工作臺上。磨拋機的操作按鈕采用觸摸式，安裝在機身前面的 操作板上，操作方便。本機型外形小巧，外形新穎。

YMP-2型 雙盤臺式金相試樣磨拋機（無級變速、230mm），本機是采用單片機控制的金相試樣磨拋機，磨盤100RPM-1400RPM無級調速，數碼管顯示磨盤轉速，電機為直流無刷電機，電機無需更換電刷，使用時間長，機臺吸塑烤漆，無毒性，牢固的大型支撐底盤設計確保了精密的回轉平衡度，強大的電機扭力帶來強大的動力, 帶來高效的研磨拋光體驗，主軸防漏設計, 確保了幾乎不會損壞的軸承, 超級靜音的設計帶來良好的使用體驗，全系列支持快速換盤系統, 使用彈性佳，可選配自動研磨裝置，能代替手工進行磨拋的各道工序，可提高試樣的磨拋質量和制作效率，是比較理想的金相制樣設備。

該機的特性具有無極調速功能，方便了各種試樣材料磨拋時所需的技術轉速，可適應各種不同材料試樣制備的轉速要求，具有外形美觀，經久耐用，轉動平穩，噪音低，操作方便可靠，易維護保養等優點。且性價比優于國內外同類產品，是實驗室制樣必備設備之一。

本機可適應各種材料的試樣制備。該機的拋盤直徑大于國內同類產品。拋盤的轉速獨立操作，噪音低，操作方便，外形美觀，使用安全，是金相試樣制備設備。

 工作原理   Working principle

---

金相磨拋機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起?？煞謩e由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。

 性能特點   Performance characteristics

---

1、一機多用。金相試樣的粗磨，精磨，粗拋和精拋，均可完成。

2、美觀的塑鋼外殼，堅固耐用

3、雙盤雙控，無級變速，自由調節；

4、雙通道獨立冷卻系統；

5、超靜音，安全穩定；

6、獨有的磁性吸盤設計(砂紙、拋光布以及研磨盤均為磁性，無需要用膠類等粘合；選配)；

7、轉速穩定，不抖動；

8、巖相磨拋：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本

9、金相磨拋：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都適用；

10、采用單片機控制，磨盤100RPM-1400RPM無級調速或四檔調速，數碼管顯示并控制磨盤轉速；

11、電機為直流無刷電機，電機無需更換電刷，使用時間長；

12、直徑230mm超大磨拋盤設計，可定制任意規格磨拋盤；

13、全系列支持快速換盤系統，使用彈性佳；

14、可選配自動研磨裝置，能代替手工進行磨拋的各道工序，可提高試樣的磨拋質量和制作效率；

 技術指標   Technical indicators

---

序號	類別	技術指標
1	機體形式	臺式雙盤、塑鋼機身
2	磨盤控制	雙盤雙控
3	控制方式	單片機控制
4	磨拋方式	手動
5	顯示方式	動態實時顯示磨拋盤轉速
6	預磨盤直徑	Φ230mm（可定制）
7	拋光盤直徑	Φ230mm（可定制）
8	砂紙/拋光布直徑	Φ230mm（可定制）
9	磨拋盤轉速	無級變速：100-1400r/min、自由調節； 四檔定速：300 r/min、600 r/min、900 r/min、1400 r/min；
10	制樣時間	人為控制
11	冷卻系統	雙通道水冷
12	電動機	直流無刷電機
13	外形尺寸	760mm*625mm*350mm
14	電源	220V/50HZ、400W
15	重量	60KG

 標準配置   Standard configuration

---

1、主機：一臺

2、研磨盤：一只

3、拋光盤：一只

4、專用金相砂紙：兩張

5、專用金相拋光絨布：兩張

6、電源線：一根

7、進水管：一根

8、出水管：一根

9、隨機文件：一套

 選配附件   Optional accessories

---

序號	名稱	規格
1	磁性升級盤	Φ200-250mm
2	磁性金相砂紙	120#-2000#
3	磁性拋光布	絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨
4	試樣夾持盤	規格可選
5	金相砂紙	120#-4000#
6	金相耐水砂紙	120#-2000#
7	帶膠金相砂紙	120#-4000#
8	帶膠金相耐水砂紙	120#-2000#
9	金相拋光布	絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨
10	帶膠金相拋光布	絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨
11	金相研磨膏	氧化鋁、碳化硅、金剛石
12	金相拋光粉	氧化鋁、碳化硅、氧化鉻
13	金剛石拋光噴霧劑	W0.5-W40；W0.1-W0.25
14	金剛石拋光懸浮液	單晶：W0.5-W40； 單晶：W0.1-W0.25； 多晶：0.5UM、1UM、、3UM、6UM、9UM；
15	金剛石拋光潤滑冷卻液
