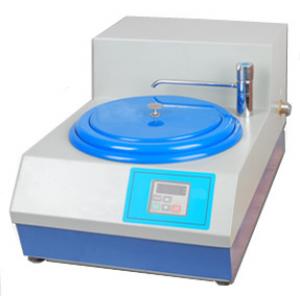

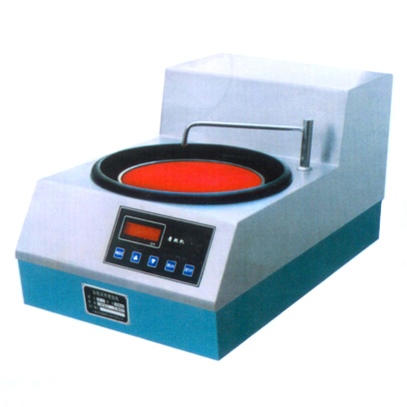

MPD-1型 單盤臺式金相試樣磨拋機（無級變速、230mm）
產品簡介 Product introduction
MPD-1型 單盤臺式金相試樣磨拋機（無級變速）是弘測公司新研制的產品，本機是一種高效能的設備，它利用各種不同粒度的耐水研磨金相砂紙及拋光織物，對各種金屬及其合金試樣以及各種巖相試樣進行研磨和拋光，供在顯微鏡下觀察與測定金相組織。
MPD-1型 單盤臺式金相磨拋機（以下簡稱磨拋機）是一種研磨設備，它利用各種不同粒度的 耐水研磨金相砂紙，對各種金屬及其合金試樣以及各種巖相試樣進行粗磨、精磨、干磨、濕磨等各道研磨工序，作拋光前的粗加工工序，同時可作拋光試樣。可一次性完成磨拋工作，起到一機多用的好處。
本機具備單盤單控，適用于巖相標本、金相試樣的磨拋工序。
MPD-1型 單盤臺式金相磨拋機（無級變速）是以變頻控制的交流電動機為動力，通過皮帶輪傳遞到連 接軸上，從而驅動磨拋盤平穩的運轉。磨拋機具有較大的調速范圍，在0-1500轉/分范圍內可以無級調速，在低速時也具有較大的轉矩。磨拋機調速精確，用戶可根據需要選用不同速度，是研磨、拋光兼用型。
本機采用臺式結構，式樣小巧，可放置于工作臺上。磨拋機的操作按鈕采用觸摸式，安裝在機身前面的 操作板上，操作方便。本機型外形小巧，外形新穎。
工作原理 Working principle
金相磨拋機有焊接工作臺、工作臺面、磨拋盤、金相砂紙、金相拋光布、預磨罩及開關等基本部件組成。工作臺面上安裝有2個磨拋盤，使用方便。電動機置于工作臺面下部，通過固定片與臺面連接。固定磨拋盤用的錐套通過螺釘與電動機軸相連。金相砂紙或金相拋光布通過套圈、背膠或者磁性緊固在預磨盤上。電動機的起停可分別由安裝在面板上的開關控制，電動機啟動后，便可用手對試樣施加壓力在轉動的預磨盤上進行研磨。在研磨過程中加入的研磨膏可提高金相研磨的效果和效率。預磨罩及蓋可防止灰塵及其其他雜物在機器不使用時落在金相砂紙或金相拋光布上而影響研磨效果。
接通電源薄開關表頭顯示發光轉速值1000（脈沖跳動）裝上磨盤，選用工件所需的金相耐水砂紙或拋光所用的金相砂拋磨劑等。按run鍵，磨盤或者拋盤開始運轉，此時發光數量也從0開始上升至1000轉速值。如果需要低速運轉，只需按住觸摸點，電機會逐漸降低你所需的設定值，需要高速運轉時，只需按即可。預磨時，首先要打開水龍頭開關，然后用手拿住工件，輕壓在磨盤上，進行粗磨，細磨打光。
拋光時，一般不需要水，只需在拋盤面噴上金相砂拋磨劑等，再進行拋光，經過一定時間的拋光即可獲得光亮如新的試樣表面。
性能特點 Performance characteristics
1、單盤單控，研磨、拋光轉速一鍵控制；
2、塑鋼機身；
3、無級變速，轉速0-1500轉自由調節；
4、單通道獨立冷卻系統；
5、適用于巖相標本、金相試樣的磨拋工序。
巖相：無論巖石、礦物、陶瓷、玻璃及其他硅酸鹽材料使用本機磨拋都能做出高質量的標本。
金相：對有色金屬和黑色金屬的試樣粗磨、細磨、干磨、濕磨、拋光都適用。
技術指標 Technical indicators
序號
類別
技術指標
1
機體形式
臺式單盤
2
磨盤控制
單盤單控
3
磨拋方式
手動
4
顯示方式
小屏液晶屏顯
5
磨拋盤直徑
230mm
6
磨盤轉速
0-1500r/min
7
主機功率
YS7114；300W
8
外形尺寸
380mm*650mm*330mm
9
電源
220V/50HZ
10
重量
40KG
標準配置 Standard configuration
序號
名稱
數量
1
主機
一臺
2
研磨盤
一只
3
拋光盤
一只
4
專用金相砂紙
兩張
5
專用金相拋光絨布
兩張
6
電源線
一根
7
進水管
一根
8
出水管
一根
9
隨機文件
一套
選配附件 Optional accessories
序號 名稱 規格 1 磁性升級盤 Φ200-250mm 2 磁性金相砂紙 120#-2000# 3 磁性拋光布 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 4 試樣夾持盤 規格可選 5 金相砂紙 120#-4000# 6 金相耐水砂紙 120#-2000# 7 帶膠金相砂紙 120#-4000# 8 帶膠金相耐水砂紙 120#-2000# 9 金相拋光布 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 10 帶膠金相拋光布 絲絨、平絨、呢絨、帆布、羊毛氈、尼龍、植絨、洋絨、絲綢、精拋絨 11 金相研磨膏 氧化鋁、碳化硅、金剛石 12 金相拋光粉 氧化鋁、碳化硅、氧化鉻 13 金剛石拋光噴霧劑 W0.5-W40；W0.1-W0.25 14 金剛石拋光懸浮液 單晶：W0.5-W40；
單晶：W0.1-W0.25；
多晶：0.5UM、1UM、、3UM、6UM、9UM；
15 金剛石拋光潤滑冷卻液
