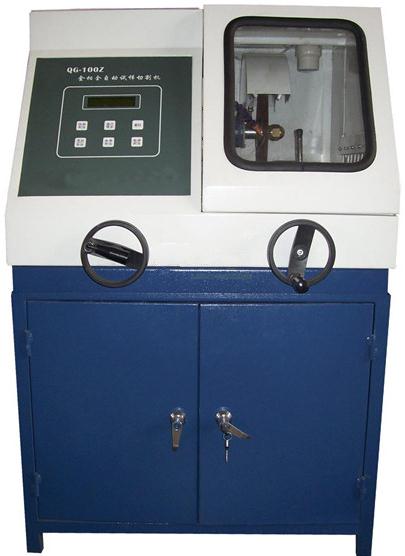

QG-100Z型 全自動金相試樣切割機（100mm）
產品簡介 Product introduction
QG-100Z型 全自動金相試樣切割機（原Q-100B的加強型）,無需另配操作臺,由機身、電控箱、切割室、冷卻系統、切割砂輪片等部件組成，本機可以切割高100㎜，寬200㎜以內的圓形，方形等試樣，該機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。
本機還可以切割不同的試樣而對切割速度進行設定，從而提高啦切割試樣的質量，該機分手動切割和自動切割，大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相實驗必備的制樣設備之一。
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗目的，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。
性能特點 Performance characteristics
1、 超大切割室，鋼化玻璃視窗
2、 手動/自動雙重切割方式，任意切換
3、 屏顯式控制系統，直接設定并顯示切割速度
4、 自動雙冷卻系統，避免試樣被燒傷，提高切割質量
5、 封閉式切割，開機保護功能
6、 取樣結束切割刀自動退刀、自動復位功能

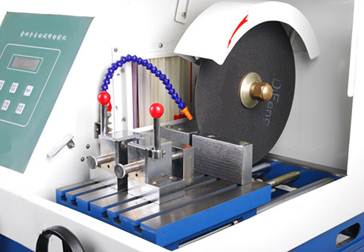

7、 快速加緊分體式雙虎鉗結構
8、 主機、冷卻系統一體式
9、 八級切割速度任意可調
10、雙向進給切割方式，大大增加了工件的切割深度
技術指標 Technical indicators
1、最大切割直徑：￠100mm
切割范圍：
① 100 mm管料，壁厚6 mm
② 40 mm棒料
③ 100 mm *100 mm角鋼
④ 100 mm槽鋼
2、最大切割尺寸：120X150mm
3、切割臺尺寸：310X280mm
4、切割片規格：350X2.5X32mm
5、切割方式：手動/自動
6、進給方式：三進一退式
7、八級切割速度：15，12，9，7，5，4，3，2.25mm/min
8、切割速度：(8檔)任意選擇
9、冷卻系統：自動（水冷）
10、水箱容量：60L
11、主軸轉速：2800r/min
12、電機功率：3KW（YS90L-2）
13、機臺形式：立地一體式
14、電源：380V；三相五線制（A B C三相、N零線、E接地線）
15、重量：260KG
16、外形尺寸：810mm（寬）×930mm（長）×【560mm（箱）+680mm（機）】
17、左端預留最大距離：200mm
標準配置 Standard configuration
1、主機 1套
2、砂輪片 1片
3、水管 1根
4、水箱 1只
5、把手 2只
6、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱
磨料
規格/mm
備注
金相切割片A系列
Al2O3
230*0.8-1.5*25-32
適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。
250*1.2-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.5-3.0*25-32
450*2.8-3.2*25-32
500*3.0-3.5*32
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱
磨料
規格/mm
備 注
金相切割片B系列
Al2O3
230*0.8-1.5*25-32
適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
產品名稱
磨料
規格/mm
備 注
金相切割片C系列
SiC
230*0.8-1.5*25-32
切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
D、高檔型金相切割片：適合切割高硬度黑色金屬材料，硬度計HRC30-70；
D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
產品名稱
磨料
規格/mm
備 注
金相切割片D系列
Al2O3
230*0.8-1.5*25-32
適應切割：高碳鋼、合金鋼、高速鋼、不銹鋼、淬火鋼及易熱材料變形且硬度極高的黑色金屬等。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
