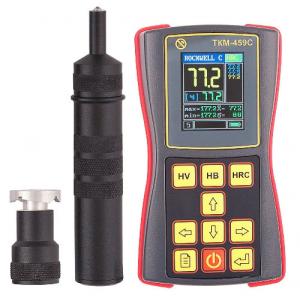

Mashproject HONC_TKM-459CE型 便攜式超聲波硬度計

 產品簡介   Product introduction

---

目前，硬度測試可采用的方法很多，如布氏、洛式、維氏、里氏、超聲波法等。其中布氏和洛式對被測物表面損傷較大、而維氏成本較高，且都不能測試大型工件；里氏硬度計屬間接測量硬度，測試布氏、洛式、維氏偏差較大。隨著微處理器的技術發展，超聲波無損檢測方法已獲得了行業認可，其中超聲波測厚儀和探傷儀已經廣泛應用，而超聲波硬度計也在國外普及。

Mashproject HONC_TKM-459CE型 便攜式超聲波硬度計，可測量的工件部位包括法蘭盤邊緣和齒輪根部、齒面、齒頂、端面、傘齒輪、沖壓件、淬火件、氮化層、滲碳層、工模、薄板；表面硬化的齒和齒輪的測量；錐度部有硬度測量；軸和薄壁管道、容器的測量；車輪、渦輪轉子的硬度測量；鉆頭的刀口的硬度測量；焊接部位。



 應用范圍   Applications

---

●  評估滲碳，標準淬火和高頻淬火值

●  焊接縫隙硬度的測量（坦克，船體，橋梁，鐵塔等）

●  齒輪表面的硬度測量（較小的工件）

●  測量的結構強度或硬度設施

●  100 ％在線檢測的組成部分（發動機閥門，機架，曲軸，軸承等）

●  適用于鋼鐵、有色金屬及合金

●  可以測量表面硬化層(如滲碳、滲氮、高頻淬火等)和鍍層(如鍍鉻面等)的硬度

●  可以測量工件的拉伸強度MPa

●  可以測量薄壁和工件邊緣

●  測量區域小, 可以測量弧面、錐面和一些形狀復雜的工件

●  可測量輕, 小工件

●  可測量狹小空間的硬度, 如直徑大于5mm的盲孔或凹槽

●  可以在任何方向測量, 便于測量大型工件

●  對工件表面粗糙度要求較小

 工作原理   Working principle

---

使硬度計金剛石壓頭與被測件接觸，在均勻的接觸壓力下，探測頭的諧振頻率隨硬度而改變，通過計量該頻率的變化達到測量硬度的目的，該方法對被測件的損傷小，與上述其它方法相比具有很大的優越性。基于以上原理，我公司引進歐洲原裝超聲波硬度計探頭，研制出精度高、功能強大的UHT310型 智能數顯超聲波硬度計。

超聲波硬度計基于超聲接觸阻抗測量原理，也稱UCI（Ultrasonic contact Impedance）方法。當被測材料與傳感器接觸時，在均勻的接觸壓力下，傳感器桿的諧振頻率隨試件的硬度而改變。探頭中的傳感器桿，一端和一個大質量剛體固定在一起，另一端鑲有金剛石。當壓頭被壓到工件上，在固定負荷作用下，對彈性模量相同的工件來說，硬度愈低，那么壓頭與工件表面的接觸面積愈大，從而阻尼傳感器桿的壓頭端的壓痕大小也愈大，于是此端振動幅度也愈小，諧振頻率就愈高。計量該頻率的變化達到測量硬度的目的，采用機電轉換的信號拾取方式，顯示出硬度值。該方法對被測件的損傷小，為無損傷測量。

 性能特點   Performance characteristics

---

■   測量壓痕小, 對工件幾乎無損傷；

■   測力和測量時間不受操作者影響；

■   測量單位 HV、HB、HRA、HRB、HRC、HSD、MPa；

■   多種硬度值之間任意轉換，機身內置各硬度標尺之間的硬度值互相換算；

■   機身可顯示最大值，最小值，平均值和均方根誤差等；

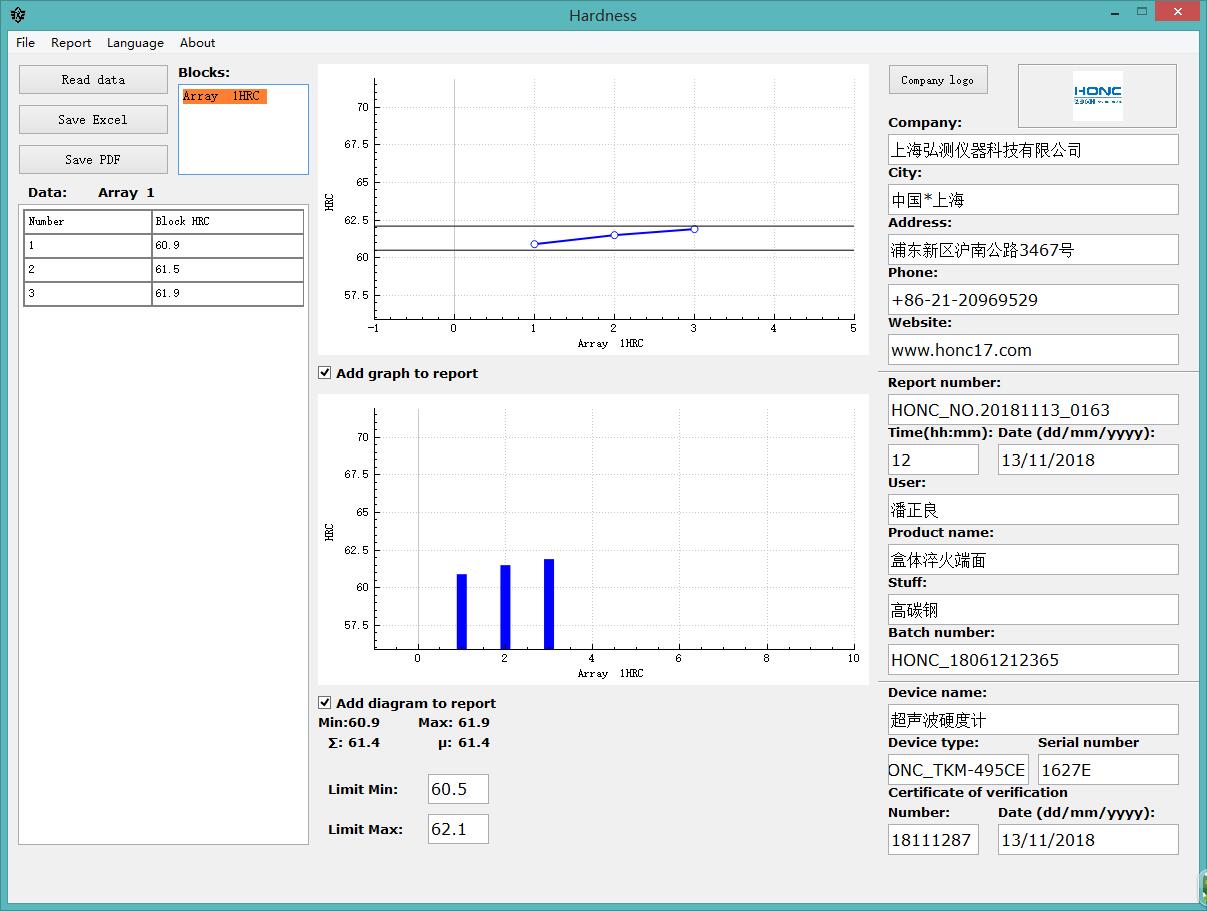

■   軟件可以同時顯示硬度測試數據，曲線圖、柱狀圖和上下限值；

■   軟件可以設置硬度值區間范圍（允許的最小值和最大值，超出區間值自動標紅）；

■   可設置多次測量，自動計算平均值；

■   可設置上下限值并自動判斷測量結果；

■   可建立100個存儲組（可儲存12900 個 測量結果）；

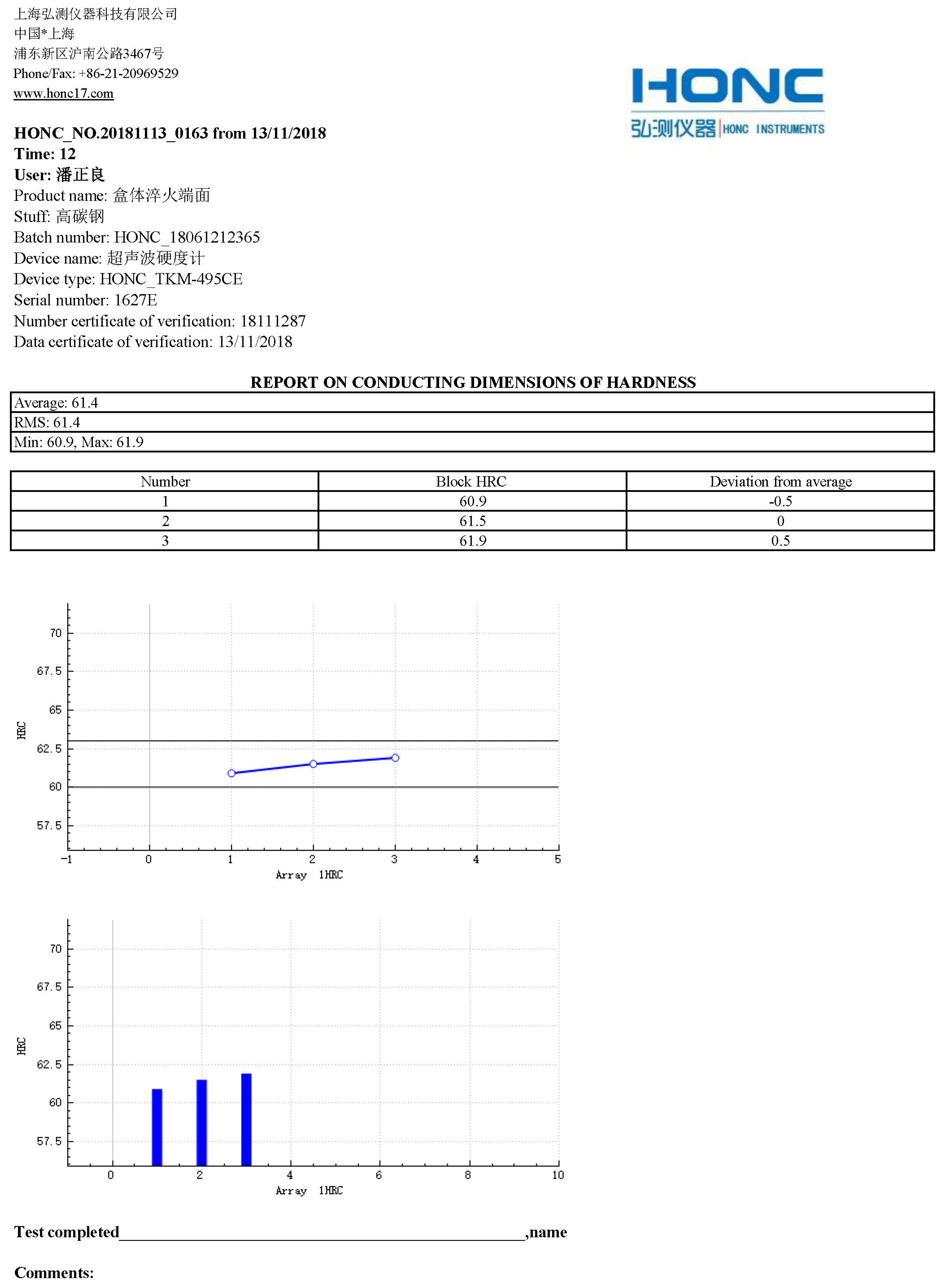

■   儲存的硬度數據可通過軟件讀取，并可導出excel和PDF數據，也可以生成直觀的標準硬度實驗測試報告；

■   軟件可以自定義單位信息，單位logo，聯系方式，時間，操作者，被測工件名稱，編號，材料，儀器名稱，型號，編號等信息；（軟件自動記憶，下次開啟可自動讀取上次儲存的信息）

■   彩色LCD顯示屏，可實時顯示每次測量的測試數據；

■   可設置自動關機時間和自動亮屏?xí)r間；

■   隨機附帶標準超聲波硬度塊，以便校準；

■   內置三種用戶自定義模式，可自定義校準后測量非標材料；

■   防塵防水設計；

 技術指標   Technical indicators

---

1、測量范圍：240 ~ 940HV, 90 ~ 450HB, 70.5 ~ 85.5HRA , 51 ~ 100HRB, 20 ~ 70HRC,  35 ~ 102HSD，350 ~ 1500MPa；

2、分辨率：1HV, 1HB, 0.1HRA, 1HRB,  0.1HRC, 1HSD, 1 MPa；

3、測量精度：

                     ●  HB布氏硬度：90 ~ 150HB: ±10HB, 150 ~ 300HB: ±15HB, 300 ~ 450HB: ±20HB

                     ●  HV維氏硬度：240 ~ 500HV: ±15HV, 500 ~ 800HV: ±20HV, 800 ~ 940HV: ±25HV

                     ●  HRC洛氏硬度：±2HRC；

4、最小測量區域：1mm；

5、最小測量半徑：外圓弧：4mm；內圓弧：6mm；

6、數據輸出接口：USB接口；

7、數據儲存：機身內置100個儲存組；可儲存12900個數據；

8、數據輸出：在PC端通過數據線可讀取到機身內置儲存的數據；

9、報告生成：PC端讀取儲存數據后，可直接生成excel和PDF版標準實驗報告（含測量數據、折線圖、柱狀圖、最大值、最小值、平均值、上下限值等）；

10、硬度校準：可通過自帶高低值硬度塊來校準儀器精度；

11、測量模式： HV、HB、HRA、HRB、HRC、HSD、MPa 和3種用戶自定義測量模式；

12、使用環境：-15°C ~ +35°C；

13、電源：內置可充電電池

14、主機尺寸：125x70x40mm；

15、主機重量：300g；

超聲波探頭技術參數：

探頭類型		A (標配)	C(選配)	H(選配)	K(選配)
測力		50N	100N(大測力)	10N(小測力)	50N
應用場合		通用工件	表面較為粗糙的工件	鍍層硬度的測量	測頭尺寸小 用于測量；管道內壁或狹小空間
測量面最大粗糙度值（Ra)		1.6?m	3.2?m	0.8?m	1.6?m
工件最小重量（直接測量）		1kg*	1kg*	1kg*	1kg*
工件最小厚度（直接測量）		3mm*	4mm*	2mm*	3mm*
硬化層或鍍層最小厚度		0.1mm		0.03mm	0.1mm
壓痕尺寸	103HB(103HV)	0.23mm	0.33mm	0.11mm	0.23mm
	209HB(212HV)	0.16mm	0.24mm	0.09mm	0.16mm
	406HB(420HV,42.5HRC)	0.13mm	0.17mm	0.07mm	0.13mm
	763HV(63HRC)	0.09mm	0.13mm	0.05mm	0.09mm
探頭尺寸和重量		145x23mm , 150g	145x23mm , 150g	145x23mm , 150g	70x23mm , 100g

 標準配置   Standard configuration

---

o 超聲波硬度計主機

o 超聲波探頭、ISH-459C-A-50N【原裝進口】

o 通訊數據線纜

o USB充電線纜

o 電源適配器

o 探頭保護套

o 平面測量夾具【贈送】

o 弧面測量夾具【贈送】

o 標準硬度塊、非標定制【贈送】

o 隨機文件

o 專用包裝箱

 選配附件   Optional accessories

---

■  K型探頭、ISH-459C-K-50N

■  H型探頭、ISH-459C-H-10N

■  C型探頭、ISH-459C-C-100N

■  A型探頭、ISH-459C-AL-50N【加長定制型】

■  H型探頭、ISH-459C-HL-10N【加長定制型】

■  耦合劑、ISH-COUPLANT

■  專用定制穩定型測量支架
