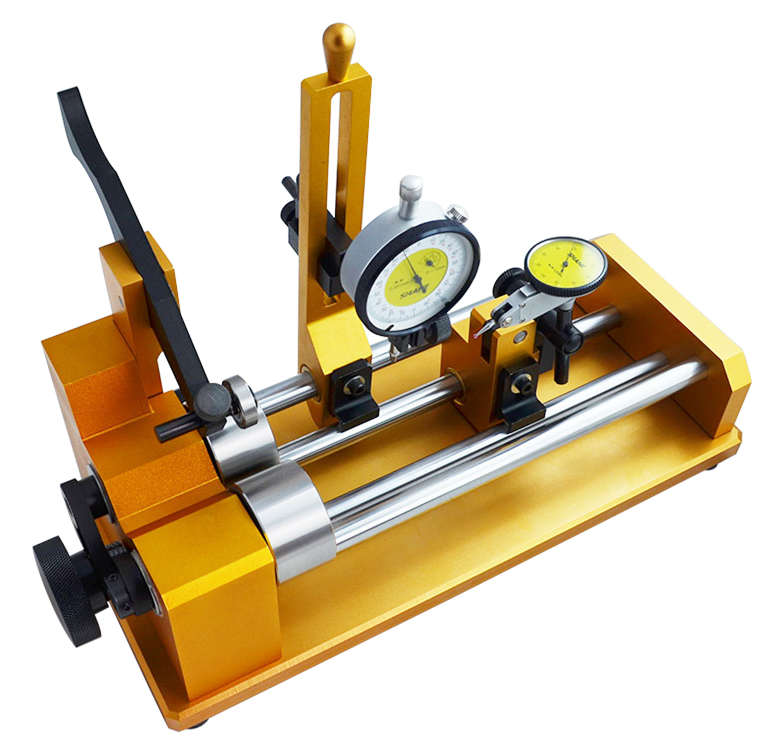

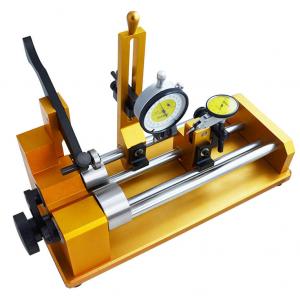

K2系列 量表/杠桿表同心度測量儀
產品簡介 Product introduction
同心度測量儀用于離心泵、壓縮機、風機、發電機等各種轉動設備的兩軸找同心度工作（又稱對輪找正）。廣泛用于石化、發電、造紙、紡織和機械等行業。具有結構合理、精度高、誤差小、適用范圍廣泛、使用維護方便等特點、是理想的專用測量工具。
本儀器適用于臺階軸、軸套、襯套等有同軸度要求的零件測量。
應用范圍 Applications
1、軸類零件圓度、同心度、圓周跳動、斷面差的精密測量；
2、軸類零件外圓及內圓參數的同時精密測量；
3、軸類零件多點參數的同時精密測量；
4、快速測量、斷差面、內圓及外圓可同時測量。
性能特點 Performance characteristics
■ 標準精度0.005mm和高精度0.003mm；
■ 快速測量節省時間；
■ 操作方便、通用性強；
■ 輕便易搬、維護簡單；
■ 操作環境要求不高；
■ 可依據零件特殊性專門定制。

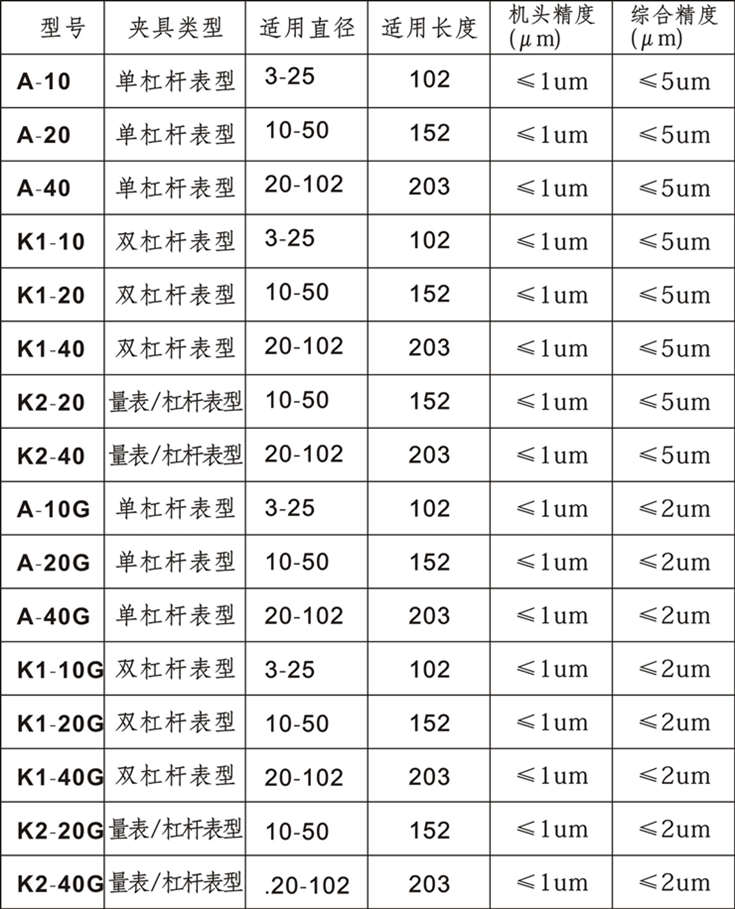

技術指標 Technical indicators
選擇同心度測量儀需要確認三個部分：
1、 標準精度和高精度；
2、 旋轉工作軸；
3、 量表規格和其它配件（量表支架、標準杠桿表支架、側面杠桿表支架、導軌末端支架等）。
使用方法 Use
1、根據被測工件大小調節“壓輪”高度，使“壓輪”能夠以合適的壓力壓住被測工件。
2、通過“操作手柄”升起“壓輪”，將被測工件放置在“旋轉工作軸”上，然后將“壓輪”歸位。
3、調節“表架”的高度，并將其移動，使千分表（百分表）測頭接觸被測工件表面，調整表盤指針歸零。
4、調節“杠桿表”測頭至被測工件合適位置，并使之接觸工件表面，調整表盤指針歸零。
5、旋轉手輪，根據實際情況微調表頭，完成讀數。
注意事項 Precautions
1、 請將儀器放置在干燥、清潔的環境中，不能直接暴露在陽光直射或潮濕的地方，避免高溫和劇烈震動。
2、 同軸度測量儀是一種精密儀器，在運輸和移動過程中，應小心輕放，避免沖擊和碰撞。
3、 為了不影響儀器的精確度，應使用干凈的軟布或脫脂棉蘸純酒精或?qū)Ｓ们逑磩┎潦?/span>“旋轉工作軸”和“導向軸”，避免用手觸摸和直接擦拭。
4、 定期對儀器做防銹、清潔等保養工作，防止酸性（腐蝕性）等物質接觸儀器表面。
5、 使用時儀器應水平放置，以防止在測量過程中工件軸向移動。
保養維護 Maintenance
1、 所有部件都應保持清潔，若有細小灰塵，可用吹氣球吹去，若有油漬或指印，請使用棉紗輕輕抹去。
2、 同軸度測量儀是一種精密儀器，禁止自行拆裝，以防止降低儀器的測量精度或者損壞儀器。
3、 同軸度測量儀不使用時，并用防塵罩蓋好，以避免灰塵；涂上防銹油并貯藏在干燥的地方，以避免生銹。
4、為保持同軸度測量儀的性能，建議進行定期檢查。
