LXS-D型 數(shù)顯型邵氏硬度計（塑料硬度計）
 |  |

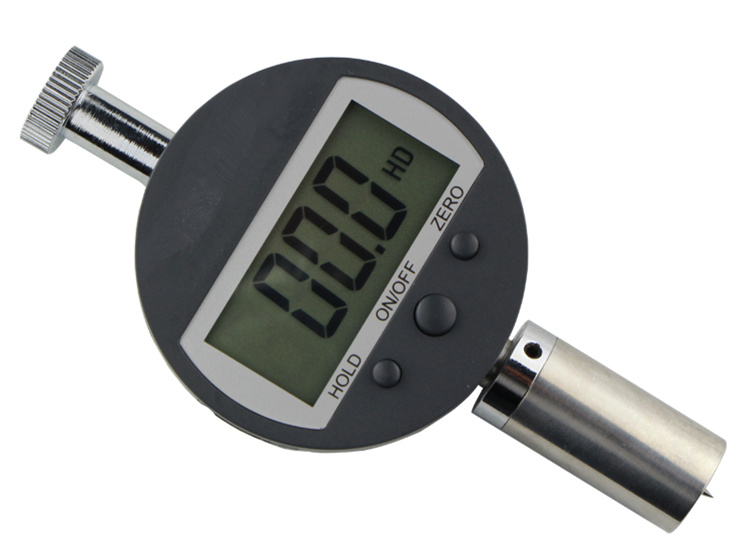

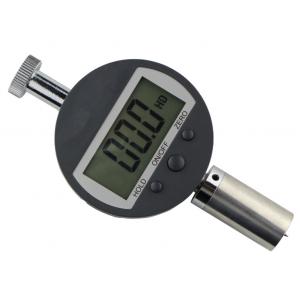

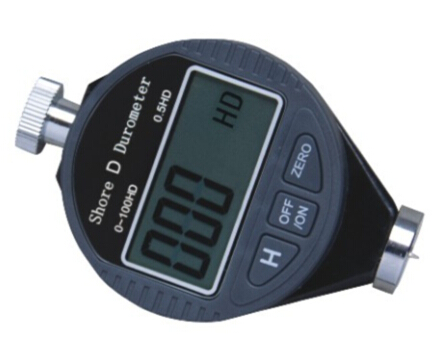

| 新款 | 舊款 |
產(chǎn)品簡介 Product introduction
LXS-D型 數(shù)顯邵氏 D 型硬度計適用于硬質(zhì)橡膠、硬樹指、玻璃、熱塑性塑膠、印刷板、纖維、壓克力等高商硬度材料的硬度測試。本產(chǎn)品符合國家GB/T531-1999標準及其它相關(guān)標準的要求。 本儀器具有結(jié)構(gòu)簡單、使用方便、型小體輕、讀數(shù)直觀等特點，既可以手持測定，也可以選配裝置在同型號定荷架上定荷測定。
性能特點 Performance characteristics
1、數(shù)字顯示，讀數(shù)方便、準確、精度高；
2、手持式設(shè)計，攜帶方便，可手持測量，也可安裝在配套的測試架上測試；
3、符合 HG/T2489標準；
4、一般用于硬橡膠、硬塑料、硬樹脂、亞克力、有機玻璃、熱塑性橡膠、印刷版、纖維等高硬度材料；
技術(shù)指標 Technical indicators
| LXS-D |
| 顯示方式 | 數(shù)字顯示 |
| 測量范圍 | 0 ～ 100HD |
| 測量誤差 | 在20HD～90HD內(nèi)，HD≤±1 HD |
| 壓針行程 | 0-2.5mm |
| 壓針端壓力 | D型0-44.5N |
| 壓針尺寸 | SR0.1mm |
| 推薦測量范圍 | 20 ～ 90HD |
| 重量 | 0.5 kg |
使用方法 Use
把試樣放置在堅固的平面上，拿住硬度計，壓足中孔的壓針距離試塊邊緣至少12mm，平穩(wěn)地把壓足壓在試樣上，不能有任何振動，并保持壓足平行于試樣表面，以使壓針垂直地壓入試樣，所施加的力要剛好足以使壓足和試樣完全接觸，除另有規(guī)定，必須在壓足和試樣完全按觸后1秒內(nèi)讀數(shù)，如果是其他間隔時間讀數(shù)則必須說明，在試樣相距至少6mm的不同位置測量硬度值5次，取其平均值。
注意事項 Precautions
⑴、測定前應(yīng)檢查硬度計的指針在自由狀態(tài)下應(yīng)指向零位。如指針量偏離零位時，可以松動右上角壓緊螺釘，轉(zhuǎn)動表面，對準零位。然后將硬度計壓在玻璃板上，壓針端面與壓足底面緊密接觸于玻璃板上時，指針應(yīng)指向100+/-1HA，如不指向100+/-1HA時，可輕微按動壓針幾次，如仍不指100+/-1HA時，則此硬度計不能使用。如在邵氏硬度計測試機架上使用時，可撥動手柄，使工作臺上升至定荷砝碼抬起，使壓針端面與壓足平面緊密接觸于玻璃工作臺時，指針應(yīng)指向100+/-1HA。如不指100+/-1HA時， 可調(diào)整工作臺平面的調(diào)節(jié)螺釘，若調(diào)整后指針仍不指100+/-1HA時，最好送生產(chǎn)單位調(diào)整為宜。
⑵、橡膠的試樣及試驗溫度要求； ①、橡膠的試樣厚度不小于6mm，寬度不小于15mm，長度不小于35mm，試樣厚度不足6mm時，可用同樣膠片重疊測定，但不超過3層。并要求膠片上下平行。 ②、檢定時室溫為23℃±5℃，檢定前硬度計在此溫度下至少存放1小時。
⑶、塑料試樣及試驗溫度要求； ①、塑料試樣為正方形，邊長50mm、厚度6mm。也允許采用50×15mm的試樣。 ②、在可能的情況下，試樣在測試前應(yīng)按照GB/T2941-1991規(guī)定在實驗室標準溫度下進行調(diào)節(jié)。比對試驗或系列試驗必須在相同溫度下進行。
⑷、橡膠及塑料試樣表面均應(yīng)光滑、平整、不應(yīng)有機械損傷及雜質(zhì)等缺陷。
⑸、硬度計使用35000次后，建議每使用10000次左右按GB531規(guī)定檢查彈簧壓力與指針刻度關(guān)系及壓針端部的形狀尺寸。
⑹、硬度計使用完畢后，裝入儀器盒或儀器箱內(nèi)，放置干燥處，防止受潮。
⑺、定荷測定架上的升降小軸和工作臺底部，請注意經(jīng)常揩擦干凈，涂少量防銹油，以防生銹。
⑻、使用邵氏硬度計時，當A型硬度計示值低于10HA時是不準確的，測量結(jié)果不能使用。A型硬度計測量值超出90HA時推薦使用D型硬度計。
honc17
honc17
