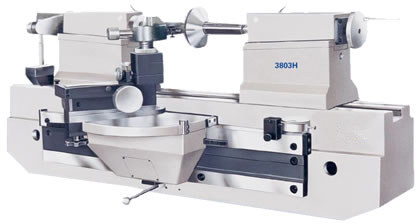

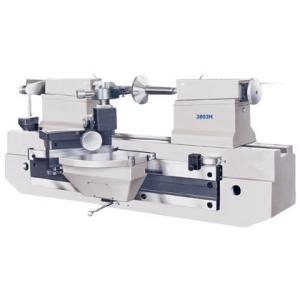

3803H型 臥式滾刀測量?jī)x
產品簡介 Product introduction
本儀器主要用于檢查齒輪滾刀、蝸輪滾刀及花鍵滾刀的齒形誤差、刀齒前面的徑向性誤差、刀齒前面對內孔軸線的平行度誤差、容屑槽的導程誤 差、容屑槽的相鄰周節差及最大累積誤差、軸臺的徑向圓跳動及端面圓跳動誤差。
性能特點 Performance characteristics
● 本儀器特別適用于齒輪生產廠測量刃磨的滾刀刃磨精度,以控制滾齒加工質量。
● 也適于工具廠在生產滾刀時對滾刀齒形等單項精度的測量。
● 與我廠生產的3802型滾刀螺旋線測量?jī)x配套可完成齒輪滾刀的全部主要精度的測量。
技術指標 Technical indicators
1、可測滾刀模數:1~10mm;
2、可測滾刀最大直徑:200mm;
3、左右頂尖距:0~500mm;
4、儀器凈重:260kg;
5、儀器毛重:370kg;
6、包裝外形尺寸:1500mm×600mm×700mm;
標準配置 Standard configuration1、測量主機
2、小型扭簧比較儀
3、百分表
4、左右頂尖
5、標準錐軸
6、帶動器及卡箍
7、平行板
8、測頭
