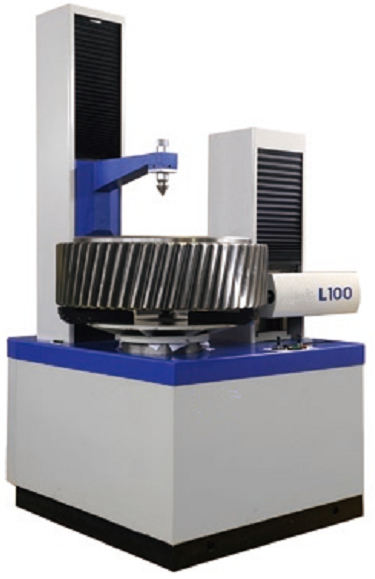

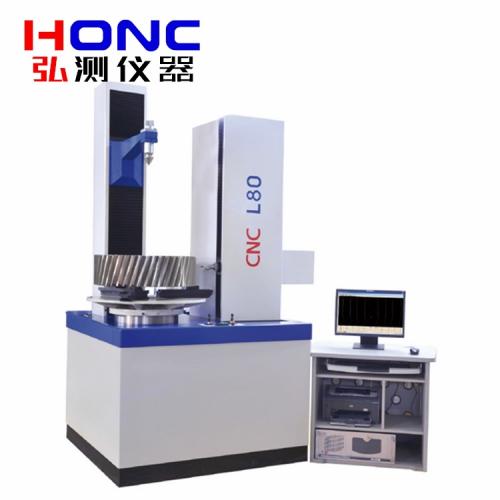

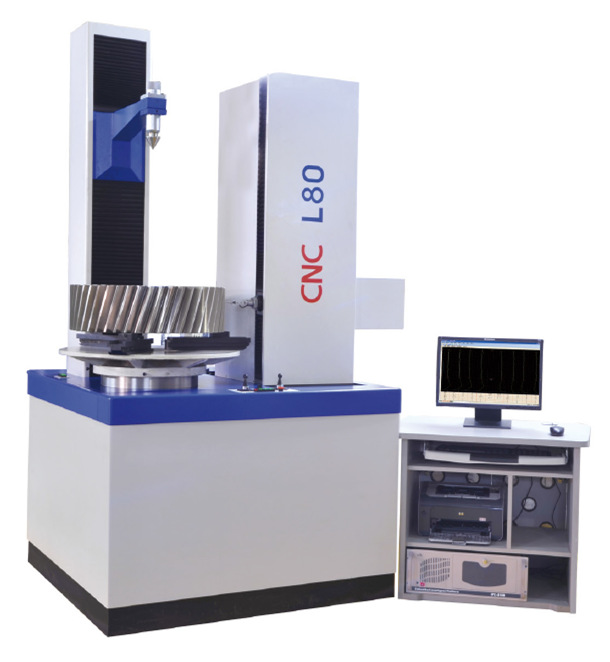

L80/L100型 齒輪測量中心
產品簡介 Product introduction
L80、L100型齒輪測量中心，基本配置軟件可以測量圓柱齒輪，可選測量軟件有：齒輪滾刀測量軟件、蝸輪滾刀測量軟件、剃齒刀測量軟件、插齒刀測量軟件、蝸桿測量軟件、蝸輪測量軟件、直錐齒輪測量軟件、斜錐齒輪測量軟件等，并可按照用戶要求擴展。
應用范圍 Applications

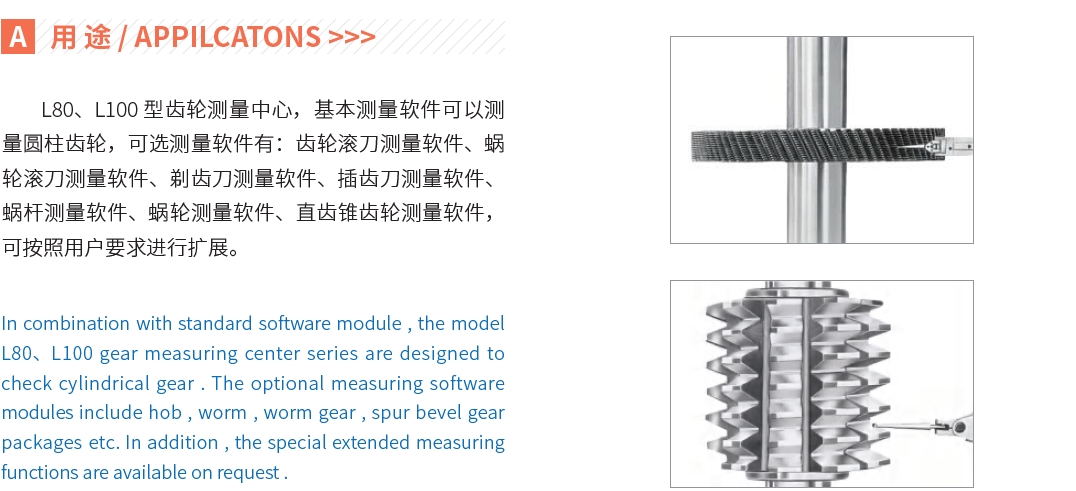

本機主要用于測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪；可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。

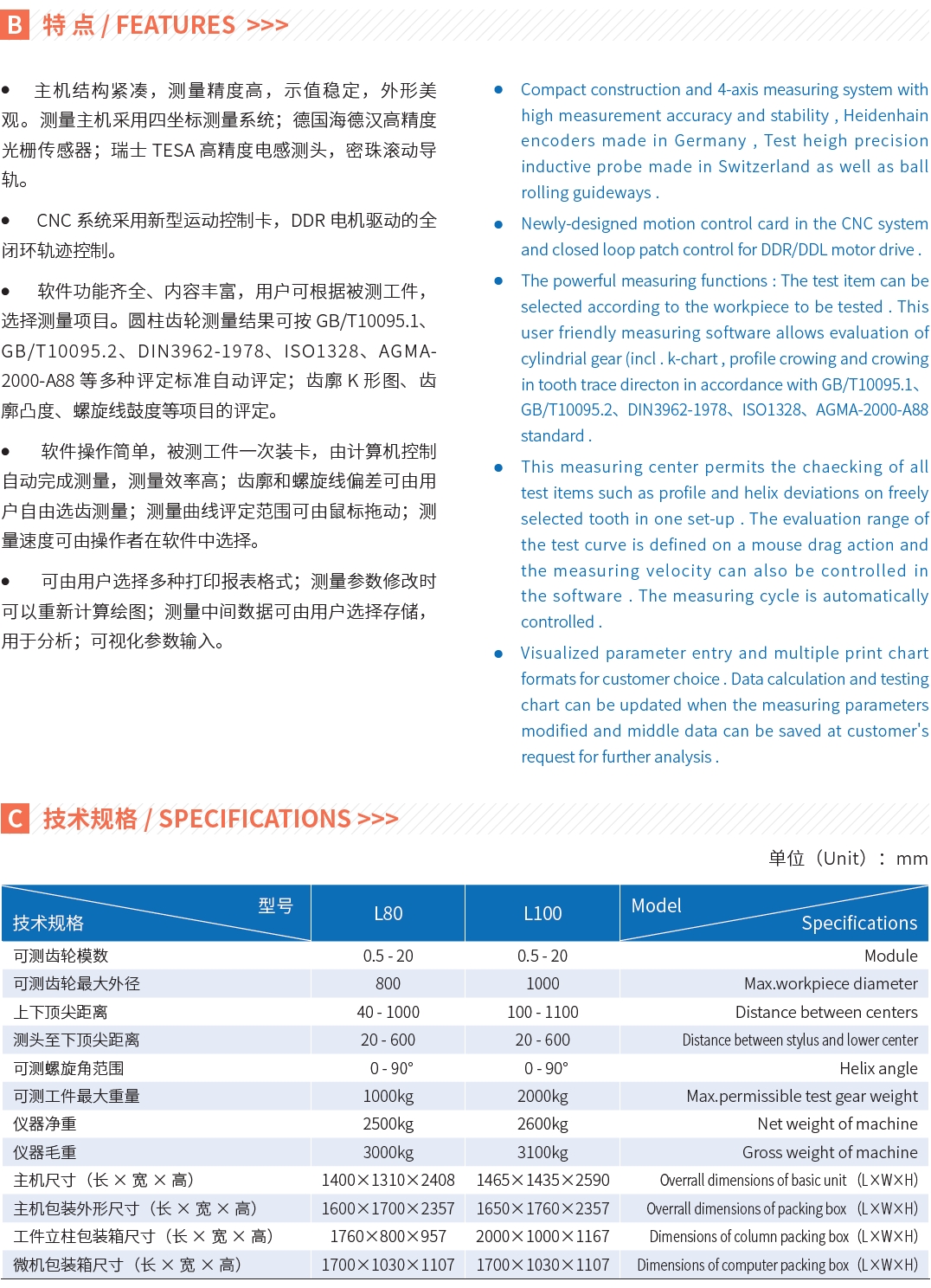

性能特點 Performance characteristics
■ 主機結構緊湊，測量精度高，示值穩定，外形美觀。測量主機采用四坐標測量系統；德國進口長、圓光柵傳感器；瑞士TESA高精度電感測頭；密珠滾動導軌。
■ CNC系統采用新型運動控制卡，DDR電機驅動的全閉環軌跡控制。
■ 軟件功能齊全、內容豐富，用戶可根據被測工件，選擇測量項目。圓柱齒輪測量結果可按GB10095-2008、DIN3926-1978、ISO1328、AGMA-2000-A88等多種評定標準進行自動評定；齒廓K形圖、齒廓凸度、螺旋線輪齒鼓度等項目的評定。
■ 軟件操作簡便，被測工件一次裝卡，由計算機控制自動完成測量，測量效率高；齒廓和螺旋線偏差可由用戶自由選齒測量；測量曲線評定范圍可由鼠標拖動；測量速度可由操作者在軟件中選擇。
■ 可由用戶選擇多種打印報表格式；測量參數修改時可以從新計算繪圖；測量中間數據可由用戶選擇存儲，用于分析；可視化參數輸入。

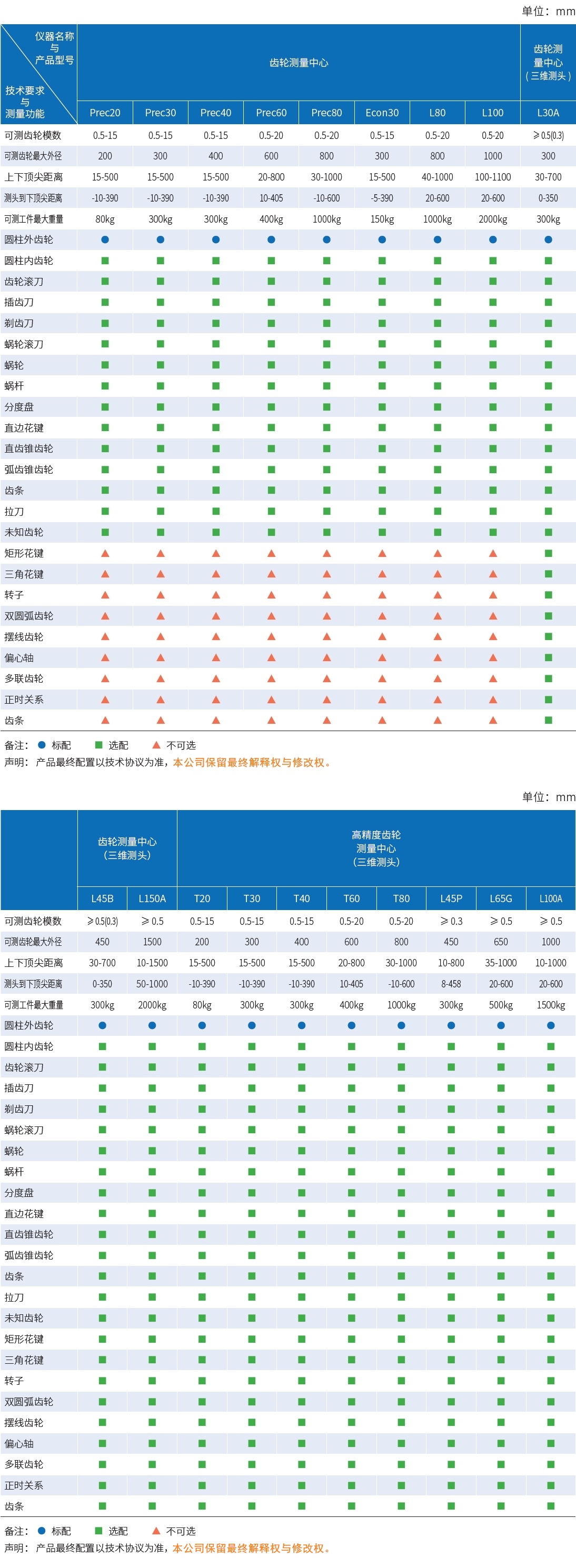

技術指標 Technical indicators
規格/型號
L80
L100
可測齒輪模數
1～20mm
1～20mm
可測齒輪最大外徑
800mm
1000mm
上下頂尖距離
40～1000mm
100～1100mm
測頭至下頂尖距離
20-600mm
20-600mm
可測螺旋角范圍
0—90°
0—90°
可測工件最大重量
1000kg
1500kg
儀器凈重
2500kg
2600kg
儀器毛重
3000kg
3100kg
主機尺寸（長×寬×高）
1400mm×1310mm×2408mm
1465mm×1435mm×2590mm
包裝外形尺寸(長×寬×高)
1600mm×1700mm×2257mm
1650mm×1760mm×2357mm
工件立柱包裝箱尺寸(長×寬×高)
1760mm×800mm×957mm
2000mm×1000mm×1165mm
微機箱包裝尺寸(長×寬×高)
1700mm×1030mm×1107mm
1700mm×1030mm×1107mm

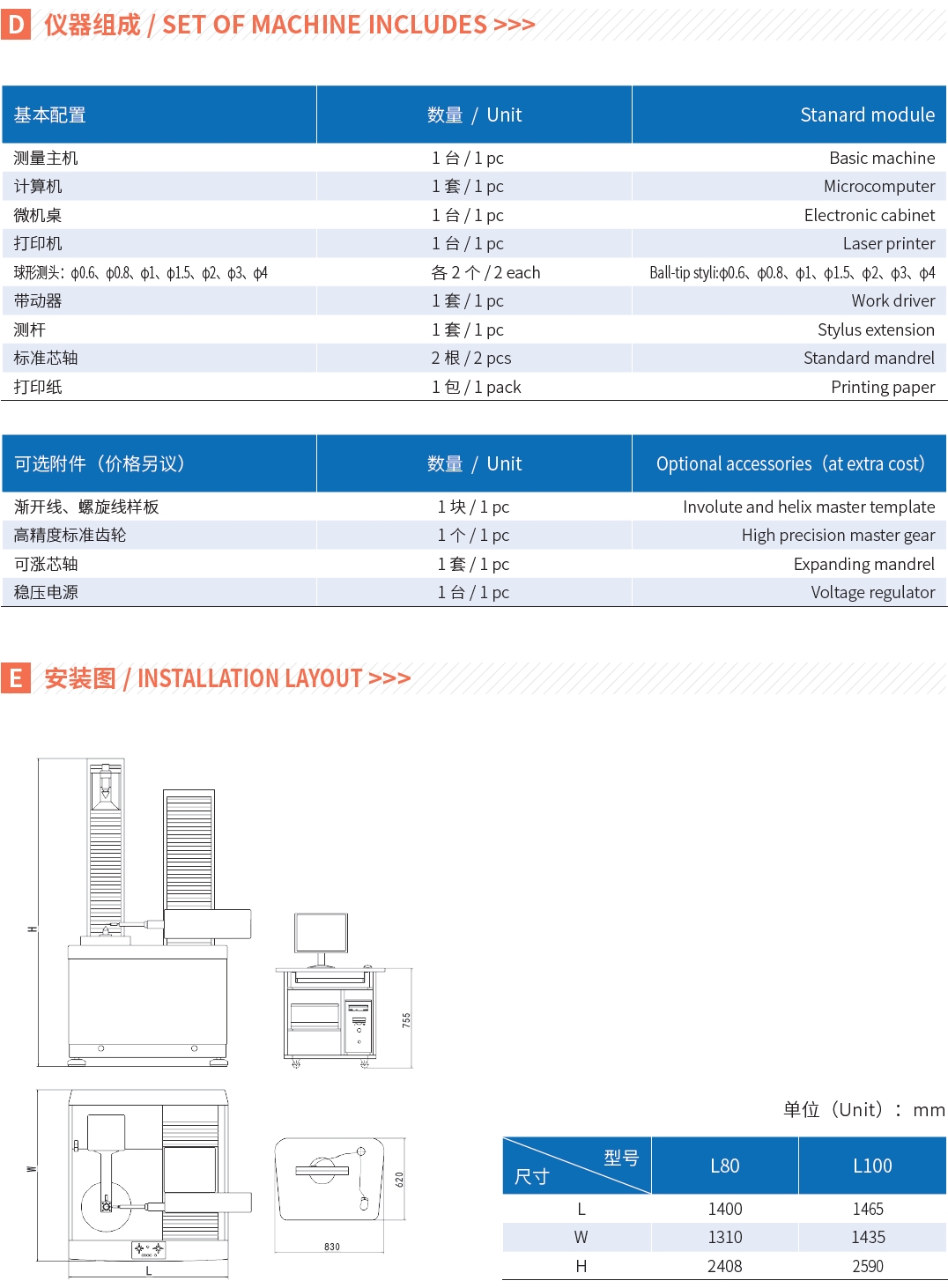

標準配置 Standard configuration
● 測量主機
● 微型計算機
● 微機內控桌
● 打印機
● 球測頭
● 帶動器
● 測桿
● 標準芯軸
● 打印紙
選配附件 Optional accessories
● 漸開線、螺旋線樣板
● 高精度標準齒輪
● 可漲芯軸
● 穩壓電源
應用范圍 Applications
