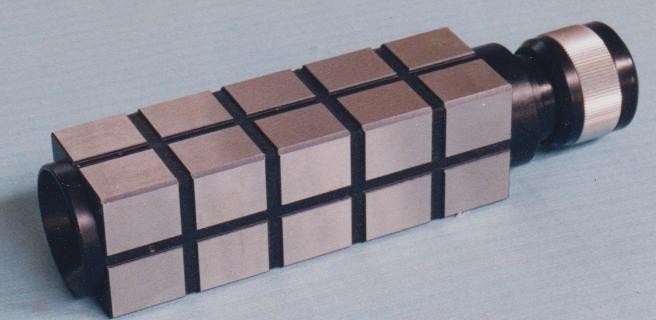

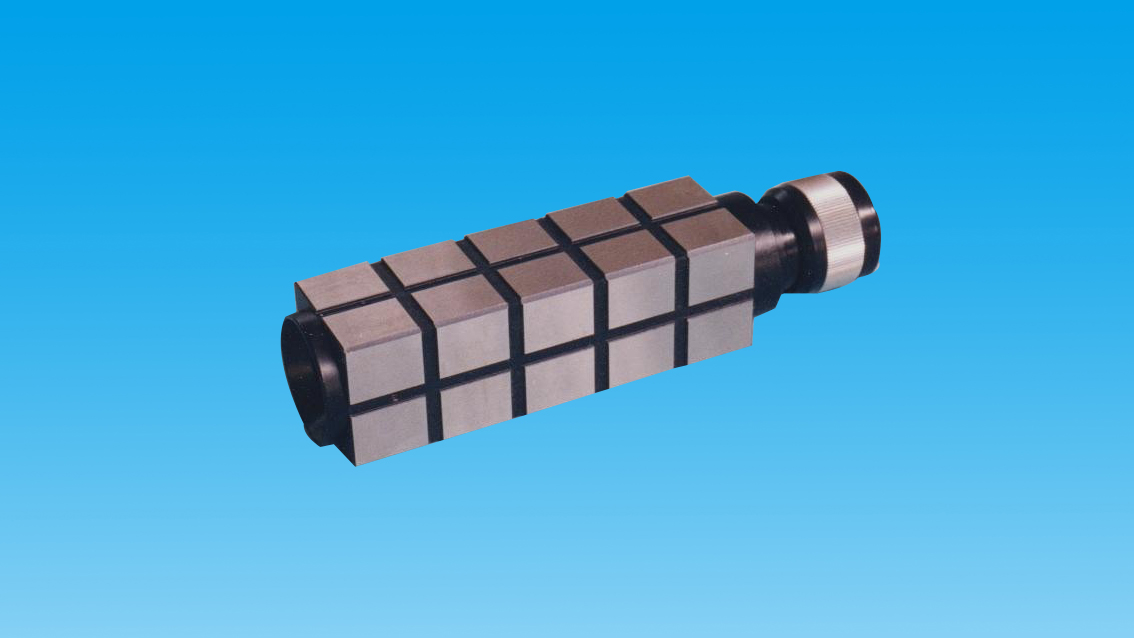

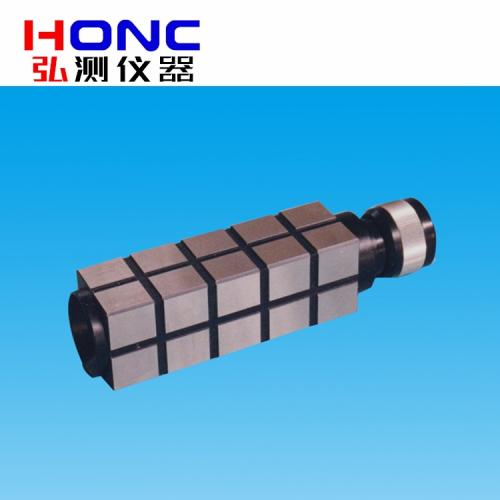

FFQ-1型 6×方管前置鏡
產品簡介 Product introduction
FFQ-1型 6×方管前置鏡，主要用來校正光學儀器的光軸與安裝基準面的機械軸相對位置或指定的靠面相對位置的正確性，它是光學儀器裝校工作中重要工具之一。
技術指標 Technical indicators
1、物鏡焦距 ：120mm；
2、有效孔徑 ：φ24mm；
3、放大倍率 ：6×；
4、分辨率 ：6.2″；
5、視 場 ：8°；
6、出瞳距離 ：17.40mm；
7、出瞳直徑 ：φ4mm；
8、目鏡視度調節范圍：±5視度；
9、視準軸與任一機械軸的不平行度：＜15″；
11、外形尺寸 l×d×h：185×40×40mm；
12、重 量 ：1.20kg；
A級：視準軸與任—基準面的不平行度≤15″；
B級：視準軸與其中三面的不平行度≤15″；
C級：視準軸與任一基準面的不平行度≤30″；
標準配置 Standard configuration
● 前置鏡主機
● 專用儀器箱
FFQ-1型 6×方管前置鏡
產品簡介 Product introduction
FFQ-1型 6×方管前置鏡，主要用來校正光學儀器的光軸與安裝基準面的機械軸相對位置或指定的靠面相對位置的正確性，它是光學儀器裝校工作中重要工具之一。
技術指標 Technical indicators
1、物鏡焦距 ：120mm；
2、有效孔徑 ：φ24mm；
3、放大倍率 ：6×；
4、分辨率 ：6.2″；
5、視 場 ：8°；
6、出瞳距離 ：17.40mm；
7、出瞳直徑 ：φ4mm；
8、目鏡視度調節范圍：±5視度；
9、視準軸與任一機械軸的不平行度：＜15″；
11、外形尺寸 l×d×h：185×40×40mm；
12、重 量 ：1.20kg；
A級：視準軸與任—基準面的不平行度≤15″；
B級：視準軸與其中三面的不平行度≤15″；
C級：視準軸與任一基準面的不平行度≤30″；
標準配置 Standard configuration
● 前置鏡主機
● 專用儀器箱
