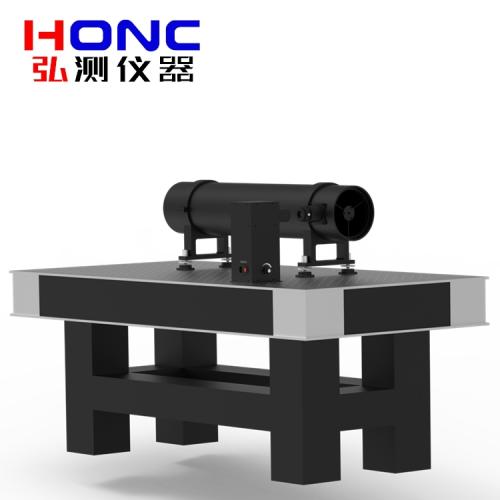

HTZ200-1200F型 同軸反射式平行光管
產品簡介 Product introduction
HTZ200-1200F型 同軸反射式平行光管（Φ200），主要用于光學系統光軸調校的光學儀器，該儀器具有測量孔徑大、光譜范圍寬等優點，是進行光學儀器多光軸調校的專用儀器，主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校，配備其它附件也可進行光學系統的其它參數測量。其缺點是中心有遮攔。
產品光路圖
反射率曲線圖
技術指標 Technical indicators
1、焦 距：1200mm；
2、有效孔徑：Φ200mm；中心有遮攔；
3、面形精度：RMS優于1/20λ；
4、平行性：優于5"；
5、反 射 率：≥85%；
6、主鏡材質：K9光學玻璃【可選配石英/微晶玻璃】；
7、膜 層：鋁+硅保護【可選配金/銀/介質+硅保護】；
8、視 場：≥1°20′；
標準配置 Standard configuration
名稱
數量
單位
詳細信息
同軸反射式平行光管
1
套
HTZ200-1200F型；含調整支架
帶框毛玻璃
1
件
濾光片
3
件
綠色、橙色、中性
光源組件
1
套
KGY-257型；12V20W鹵素光源
帶框分劃板
（適用于可見光波段）
12
件
帶框十字分劃板1件；
分辨率板（1#-5#）各1件；
玻羅板1件；
星點板（0.1/0.2/0.01/0.02/0.05）各1件；
電動旋轉式靶板
1
套
可選配置（定制）
金屬針孔板
1
件
可選配置（定制）
金屬十字分劃板
1
件
可選配置（定制）
金屬四桿靶
1
件
可選配置（定制）
黑體
1
件
可選配置（定制）
光學平臺
1
臺
選 配
產品外形尺寸圖
