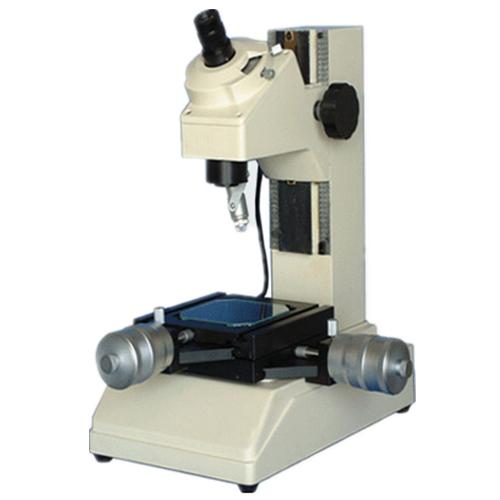

XGJ-1型 小型工具顯微鏡



 產品簡介   Product introduction

---

XGJ-1型 小型工具顯微鏡是具有繁用性的精密光學計量儀器之一。測量范圍廣。精確可靠，操作方便。因而特別適用于精密機械制造與工具制造工業。

 應用范圍   Applications

---

(1)測定形狀樣板，樣板刀等按照直角座標進行測定;

(2)測定螺紋；螺紋的中徑、外徑、內徑的測定，測定螺距，螺形角，螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面的圓整性平坦性，平直性等）

(3)測定角度：測定螺紋梳形車刀，螺紋銑刀的螺形角，各種樣板銑刀的輪廓角和各種形狀樣板的角度等。

(4)本儀器也可作為觀察顯微鏡使用，例如作表面光潔度檢定及其他類似工作。

(5)本儀器可配用特殊設備與附件，并可變換不同的放大倍烽對于形狀復雜或微小工件的測定極為方便。

 技術指標   Technical indicators

---

1、顯微鏡放大率：30×(目鏡15×物鏡2×)

2、載物工作臺：測量范圍50×50mm(2"×2")

3、載物臺面尺寸：152×l52mm

4、載物玻璃有效尺寸： 96mm×96mm

5、最大載重量(玻璃上面)： 5kg

6、讀數裝置測微頭移動量： 25mm(1")

7、格值： 0.002mm(0.0001")

8、聚焦：工件最大高度：110mm

9、聚焦方式：手動(粗動)

10、照明裝置：

10.1、透射照明裝置帶綠色濾光片：無級調節亮度；

10.2、反射照明裝置單燈傾斜：反射照明；

11、電源輸入：220V 110V

 標準配置   Standard configuration

---

1、儀器主體：1臺

2、調焦裝置：1套

3、15X目鏡：1套

4、目鏡筒燈具：1套

5、2X物鏡：1只

6、透射照明裝置：1套

7、反射照明裝置：1套

8、聚焦裝置：1套

9、工作臺：1套

10、載物臺：1套

11、讀數測微頭：1套

12、電源：1件

13、產品合格證：1份

14、產品說明書：1份

15、 專用高清彩色圖像處理系統1套（300萬/500萬/1000萬高清彩色CCD、視頻線、數據線）【選配】

16、 專業顯微數據分析系統1套【選配】

17、  品牌計算機【選配】

 選配附件   Optional accessories

---

●   專用彩色高清圖像處理系統：

●   UCMOS03100KPA | 300萬像素USB2.0 顯微鏡相機 CNC

●   UCMOS05100KPA | 500萬像素USB2.0 顯微鏡相機 CNC

●   U3CMOS03100KPA | 310萬像素USB3.0 顯微鏡相機 CNC

●   U3CMOS05100KPA | 510萬像素USB3.0 顯微鏡相機 CNC

●   C3CMOS10000KPA | 1000萬像素USB3.0 顯微鏡相機 CNC

●   U3ISPM18000KPA | 1800萬像素USB3.0 ISP 硬件嵌入式顯微鏡相機

●   E3ISPM03100KPB-E3 | 310萬像素USB3.0 顯微鏡相機(高端)

●   E3ISPM20000KPA-E3 | 2000萬像素USB3.0 顯微鏡相機（高端）

●   E3ISPM12000KPA-E3 | 1200萬像素USB3.0 顯微鏡相機（高端）

●   專業顯微數據分析系統；

●   選配附件；

名稱	類別/技術參數
目鏡	大視野  WF16X(Φ11mm)
	分劃    10X(Φ18mm) 格值0.1mm/格
目鏡筒	雙目鏡,可360?旋轉,傾斜30o
	三目鏡, 傾斜30o 可同時觀察與攝影
轉換器	五孔 (內向式滾珠內定位)
濾色片	綠濾色片
	黃濾色片
CCD接頭	0.4X
	0.5X
	1X
	0.5X帶分劃尺,格值0.1mm/格
攝像儀	DV-1帶USB和Video輸出
	DV-2帶USB輸出
	DV-3帶Video輸出
攝影裝置	2.5X/4X變倍攝影裝置帶10X取景目鏡
	4X對焦攝影裝置
	MD卡環
	PK卡環
數碼相機接頭	CANON(A610,A620,A630,A640)

 注意事項   Precautions

---

1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。

為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。

2. 嚴禁分解

除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。

3. 輸入電壓

請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。

4. 使用特定燈泡、保險絲和電源線

如果使用不恰當?shù)臒襞荨⒈ｋU絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。

5. 顯微鏡需防高溫、防潮、防異物

為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。

6. 光源熱度

 照明燈泡在使用時會產生高溫，在燈亮時不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。

★ 為防止燙傷，在燈亮時或熄燈30分鐘以內不要觸摸燈泡。

★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微動調焦手輪

本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。

8. 放置場所

本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：

※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。

※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。

9. 安裝燈泡

請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。

※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。

※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。

※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。

※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。

10. 儀器搬運

本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。

11. 環境保護

請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！

 保養維護   Maintenance

---

1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。

2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。

3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。

4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。

5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。

6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
