用合象水平儀或自準直儀/平面度檢查儀測量導軌的直線度誤差【上海弘測】
⒈儀器概述
合象水平儀測量及計量器具說明
機床、儀器導軌或其他窄而長的平面,為了控制其直線度誤差,常在給定平面(垂直平面,水平平面)內進行檢測。常用的計量器具有框式水平儀,合象水平儀,電子水平儀 和自準直儀/平面度檢查儀等。使用這類器具的共同特點是測定微小角度的變化。由于被測表面存在著直線度誤差,計量器具置于不同的被測部位上,其傾斜角度就要發生改變。如果節距(相鄰兩測點的距離)一經確定,這個變化的微小角度與被測相鄰兩點的高低差就有確切的對應關系。通過對逐個節距的測量,得出變化的角度,用作圖或計算,即可求出被測表面的直線度誤差值。由于合象水平儀的測量精確度高,測量范圍大(±10mm/m),測量效率高,價格便宜,攜帶方便等優點,故在檢測工作中得到了廣泛的采用。

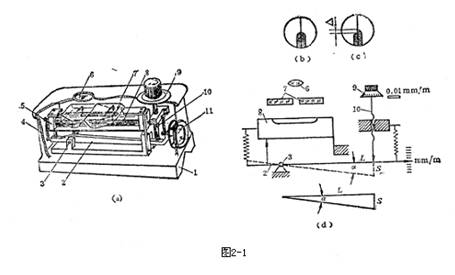

合象水平儀的結構如圖2-1a、b所示,它由底板1和殼體4組成外殼基體,其內部則由杠桿2、水準儀8、兩個棱鏡7、測量系統9、10、11以及放大鏡6所組成。使用時將合象水平儀放于板橋上相對不動,再將橋板放于被測表面上。如果被測表面無直線度誤差,并與自然水平面基準并行,此時水準器的氣泡則位于兩棱鏡的中間位置,氣泡邊緣通過合象棱鏡7所產生的影象,在放大鏡6中觀察將出現如圖2-1b所出現的情況。但在實際測量中,由于被測表面安放位置不理想和被測表面本身不直,導致氣泡移動,其視場情況將出現如圖2-1c所示。此時可轉動測量螺桿10,使水準器轉動一個角度,從而使氣泡返回棱鏡7的中間位置,則圖1中兩景象的錯移量消失而恢復成一個光滑的半圓頭(圖2-1b)。測微螺桿移動量s導致水準器的轉角a(圖2-1d)與被測表面兩點的高低差h有確切的對應關系,即 h=0.01La(um)
式中 0.01—合象水平儀的分度值(mm/m);
L—橋板節距;
a—角度讀數值(用格數來計數)。
如此逐點測量,就可得到相應的ai值。
自準直儀/平面度檢查儀是一種測量微小角度變化的精密光學儀器,它適于測量精密導軌的直線度誤差(在垂直方向及水平方向的彎曲)及小角度范圍的精密角度測量,也常用于不接觸的精密定位。用自準直儀/平面度檢查儀測量被測要素的直線度誤差,是利用自準直儀/平面度檢查儀的平行光線模擬理想要素(直線,)將被測要素與平行光線比較,將所得數據用作圖法或計算法求出直線度誤差值。
平面度檢查儀的基本度量指標:
分度值 …… 1秒(0.005mm/m0.001mm/200mm)
示值范圍……±500分度值
測量范圍(被測長度)……約5米

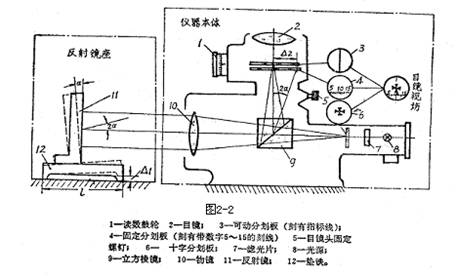

儀器由本體及反射鏡座兩部分組成。本體包括一平行光管及一讀數顯微鏡,其光學系統如圖2—2所示。
光線由光源8發出,將位于物鏡10焦平面的十字分劃板6上之十字線,經立方棱鏡9及物鏡10形成平行光線,達到發射鏡11。立方棱鏡的對角面上鍍一半透明膜。由反射鏡11反射回來的光線,一半由此向上反射,聚焦成象在活動分劃板3上。此分劃板位于目鏡2的焦平面上。從目鏡視場中,可以同時看到可動分劃板3上的指標線、固定分劃板4上的數字刻線和十字分劃板6在目鏡視場中的十字影象。若反射鏡11鏡面與光軸垂直
若被測點位置使反射鏡座傾斜α角,則經其反射后的光線,使活動分劃板3上的十字象對固定分劃板“10”偏移-Δi。由絲杠測微機構測出此位移量Δ2,便可知道反射鏡座相對于光軸(理想直線)的傾斜角α,如圖2—3(b)所示。
儀器的角分度值為1″,以弧度值表示為5×10-0≈tg1″=0.005/1000=0.005mm/m。
當墊鐵跨距為200 mm時,儀器的分度值(線值)為200×0.005/1000=1/1000mm,或0.001mm。
所以測出了Δ2,也就測出了工件與墊鐵兩端接觸點相對于光軸的高度差Δi。
2.測量原理
用自準直儀/平直儀測量導軌直線度誤差,是將被測要素全長,沿測量方向上等距各點的連線,相對于平行光線的角度變化,反映成高度變化。具體方法是,將安置儀器反射鏡座的橋板,沿被測輪廓線上各測量點順次移動,并從儀器讀數機構中,讀出橋板(與輪廓接觸點)兩端高度差Δi,據此畫出誤差曲線,再按兩端點連線或最小包容區域法測得直線度誤差值。
例:如圖2—4(a),橋板的工作跨距L=200mm,導軌長度為1000mm,將導軌分為5段。
橋板在0—1位置時,讀數為1002(圖2—2固定分劃板上讀數為“10”,套筒1讀數為2),表明0—1兩點連線與基準直線夾角為2″,即Δi=+2μm;
橋板移至1—2位置時,讀數為1015,表明1—2兩點連線與基準直線夾角為15″,即Δ2=+15μm,橋板在2—3位置時,讀數為995,即Δ3=-5μm;
橋板在3—4位置時,讀數為1040,即Δ4=+40μm;
橋板在4—5時,讀數為980,即Δ5=-20μm,將各測點讀數及換算值列于表2—1。

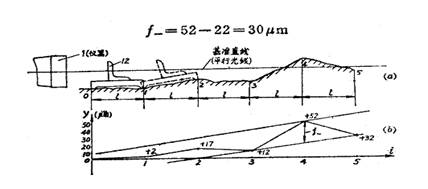

根據表中數據畫出誤差曲線,如圖2—4(b)所示,按最小包容區域法求出直線度誤差值f-。
表2-1
測定點i | 0 | 1 | 2 | 3 | 4 | 5 |
讀數ai | (1000) | 1002 | 1015 | 995 | 1040 | 980 |
相對值Δi (um) | 0 | +2 | +15 | -5 | +40 | -20 |
累積值yi (um) | 0 | +2 | +17 | +12 | +52 | +32 |
3.測量方法
1)將自準直儀/平面度檢查儀沿導軌的長度方向固定在靠近被測導軌一端。
2)接通電源。
3)調整儀器目鏡視度環,使活動分劃板3上的指標線清晰。
4)將橋板12放在圖2—4中的0—1的位置上,調整儀器本體及橋板,使從目鏡中能看到十字刻刻線6的影象且位于視場中央。
5)將橋板移至導軌的另一端,要求在全長上都能從目鏡中看到清楚的十字影象。如十字影象移出視場之外,可重調儀器的位置(調好后測量時不得再動)。
6)將橋板再次放到0—1的位置上(圖2—4)調節讀數鼓輪,使指示線與與十字影象對準。記下第一個度數a1。
7)將橋板依次移至圖2—4(a)中之1—2,2—3,3—4,4—5各處。移動時要注意首尾銜接,記下各處度數a1、a2、a3、a4、a5.
8)再按4—5,3—4,┉┉至0—1進行回測,記下各位置讀數。取同一位置的兩次讀數的平均值,作為測量的結果。若兩次度數相差太大,說明儀器在測量過程中有移動,應檢查原因后重新測量。
9)以測定點O為基準,算出1、2、┉5各測點的相對值Δi及累積值yi填入實驗報告。
10)以適當比例按表2—1中的累積值yi作誤差曲線,如圖2—4(b)所示。按最小包容區域的判別準則(高—低—高或低—高—低)作兩條平行直線包容誤差曲線,沿縱坐標方向兩包容直線間距離即直線度誤差值f-。其合格條件為f-≤t-( t-——直線度公差)。
